Codifica griglia

MODELLO G/03

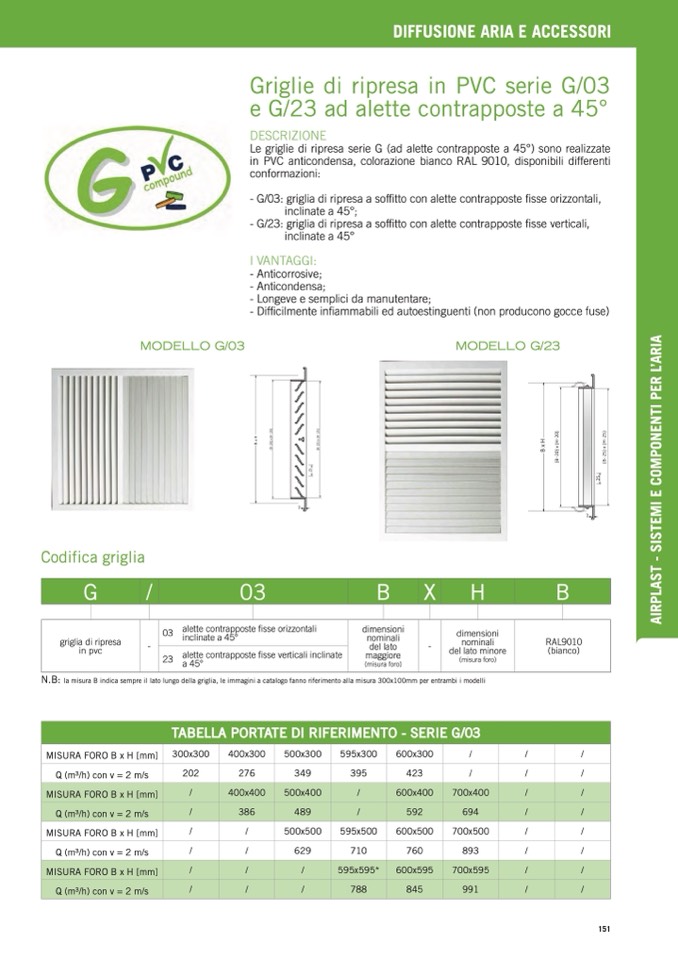

Griglie di ripresa in PVC serie G/03

e G/23 ad alette contrapposte a 45°

DESCRIZIONE

Le griglie di ripresa serie G (ad alette contrapposte a 45°) sono realizzate

in PVC anticondensa, colorazione bianco RAL 9010, disponibili differenti

conformazioni:

- G/03: griglia di ripresa a soffitto con alette contrapposte fisse orizzontali,

inclinate a 45°;

- G/23: griglia di ripresa a soffitto con alette contrapposte fisse verticali,

inclinate a 45°

I VANTAGGI:

- Anticorrosive;

- Anticondensa;

- Longeve e semplici da manutentare;

- Difficilmente infiammabili ed autoestinguenti (non producono gocce fuse)

MODELLO G/23

G

/

03

B

X

H

B

griglia di ripresa

in pvc

-

03

alette contrapposte fisse orizzontali

inclinate a 45°

dimensioni

nominali

del lato

maggiore

(misura foro)

-

dimensioni

nominali

del lato minore

(misura foro)

RAL9010

(bianco)

23

alette contrapposte fisse verticali inclinate

a 45°

N.B:

la misura B indica sempre il lato lungo della griglia, le immagini a catalogo fanno riferimento alla misura 300x100mm per entrambi i modelli

TABELLA PORTATE DI RIFERIMENTO - SERIE G/03

MISURA FORO B x H [mm]

300x300

400x300

500x300

595x300

600x300

/

/

/

Q (m3/h) con v = 2 m/s

202

276

349

395

423

/

/

/

MISURA FORO B x H [mm]

/

400x400

500x400

/

600x400

700x400

/

/

Q (m3/h) con v = 2 m/s

/

386

489

/

592

694

/

/

MISURA FORO B x H [mm]

/

/

500x500

595x500

600x500

700x500

/

/

Q (m3/h) con v = 2 m/s

/

/

629

710

760

893

/

/

MISURA FORO B x H [mm]

/

/

/

595x595*

600x595

700x595

/

/

Q (m3/h) con v = 2 m/s

/

/

/

788

845

991

/

/
