griglia di ripresa

in pvc

-

04

griglia di transito con alette fisse orizzon-

tali inclinate a 45°

dimensioni

nominali

della base

(misura foro)

-

dimensioni

nominali

dell'altezza

(misura foro)

RAL9010

(bianco)

24

griglia di transito con alette fisse verticali

inclinate a 45°

N.B:

la misura B indica sempre il lato lungo della bocchetta, le immagini a catalogo fanno riferimento alla misura 300x100mm per entrambi i modelli

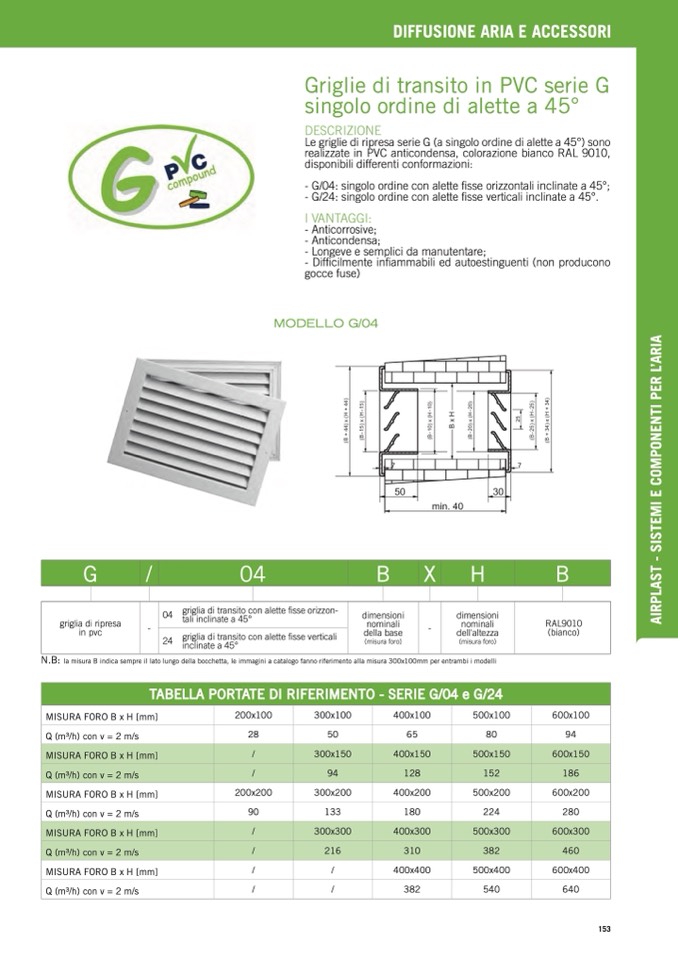

Griglie di transito in PVC serie G

singolo ordine di alette a 45°

DESCRIZIONE

Le griglie di ripresa serie G (a singolo ordine di alette a 45°) sono

realizzate in PVC anticondensa, colorazione bianco RAL 9010,

disponibili differenti conformazioni:

- G/04: singolo ordine con alette fisse orizzontali inclinate a 45°;

- G/24: singolo ordine con alette fisse verticali inclinate a 45°.

I VANTAGGI:

- Anticorrosive;

- Anticondensa;

- Longeve e semplici da manutentare;

- Difficilmente infiammabili ed autoestinguenti (non producono

gocce fuse)

MODELLO G/04

TABELLA PORTATE DI RIFERIMENTO - SERIE G/04 e G/24

MISURA FORO B x H [mm]

200x100

300x100

400x100

500x100

600x100

Q (m3/h) con v = 2 m/s

28

50

65

80

94

MISURA FORO B x H [mm]

/

300x150

400x150

500x150

600x150

Q (m3/h) con v = 2 m/s

/

94

128

152

186

MISURA FORO B x H [mm]

200x200

300x200

400x200

500x200

600x200

Q (m3/h) con v = 2 m/s

90

133

180

224

280

MISURA FORO B x H [mm]

/

300x300

400x300

500x300

600x300

Q (m3/h) con v = 2 m/s

/

216

310

382

460

MISURA FORO B x H [mm]

/

/

400x400

500x400

600x400

Q (m3/h) con v = 2 m/s

/

/

382

540

640
