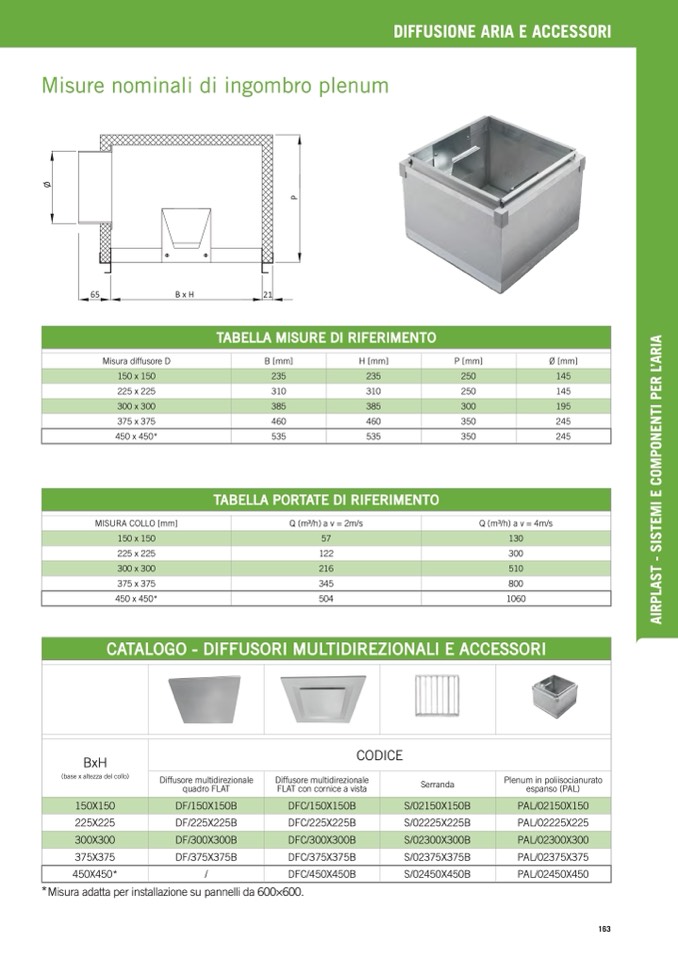

DIFFUSIONE ARIA E ACCESSORI

Misure nominali di ingombro plenum

TABELLA MISURE DI RIFERIMENTO

Misura diffusore D

B [mm]

H [mm]

P [mm]

Ø [mm]

150 x 150

235

235

250

145

225 x 225

310

310

250

145

300 x 300

385

385

300

195

375 x 375

460

460

350

245

450 x 450*

535

535

350

245

A

I

R

P

L

A

S

T

-

S

I

S

T

E

M

I

E

C

O

M

P

O

N

E

N

T

I

P

E

R

L

’

A

R

I

A

TABELLA PORTATE DI RIFERIMENTO

MISURA COLLO [mm]

Q (m3/h) a v = 2m/s

Q (m3/h) a v = 4m/s

150 x 150

57

130

225 x 225

122

300

300 x 300

216

510

375 x 375

345

800

450 x 450*

504

1060

CATALOGO - DIFFUSORI MULTIDIREZIONALI E ACCESSORI

BxH

(base x altezza del collo)

Diffusore multidirezionale

Diffusore multidirezionale

Serranda

Plenum in poliisocianurato

quadro FLAT

FLAT con cornice a vista

espanso (PAL)

CODICE

150X150

225X225

300X300

375X375

*Misura adatta per installazione su pannelli da 600×600.

DF/150X150B

DF/225X225B

DF/300X300B

DF/375X375B

DFC/150X150B

DFC/225X225B

DFC/300X300B

S/02150X150B

S/02225X225B

S/02300X300B

PAL/02150X150

PAL/02225X225

PAL/02300X300

450X450*

/

DFC/375X375B

DFC/450X450B

S/02375X375B

S/02450X450B

PAL/02375X375

PAL/02450X450

163
