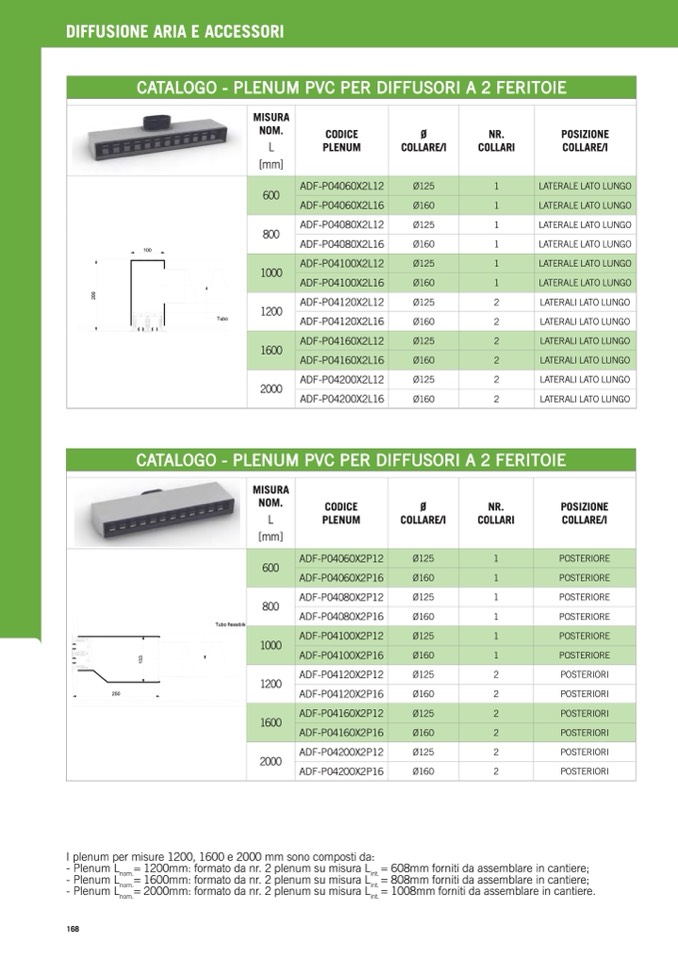

DIFFUSIONE ARIA E ACCESSORI

CATALOGO - PLENUM PVC PER DIFFUSORI A 2 FERITOIE

MISURA

NOM.

L

[mm]

CODICE

PLENUM

Ø

COLLARE/I

NR.

COLLARI

POSIZIONE

COLLARE/I

100

Tubo

2

0

0

flessibile

600

ADF-P04060X2L12

Ø125

1

LATERALE LATO LUNGO

ADF-P04060X2L16

Ø160

1

LATERALE LATO LUNGO

800

ADF-P04080X2L12

Ø125

1

LATERALE LATO LUNGO

ADF-P04080X2L16

Ø160

1

LATERALE LATO LUNGO

1000

ADF-P04100X2L12

Ø125

1

LATERALE LATO LUNGO

ADF-P04100X2L16

Ø160

1

LATERALE LATO LUNGO

1200

ADF-P04120X2L12

Ø125

2

LATERALI LATO LUNGO

ADF-P04120X2L16

Ø160

2

LATERALI LATO LUNGO

1600

ADF-P04160X2L12

Ø125

2

LATERALI LATO LUNGO

ADF-P04160X2L16

Ø160

2

LATERALI LATO LUNGO

2000

ADF-P04200X2L12

Ø125

2

LATERALI LATO LUNGO

ADF-P04200X2L16

Ø160

2

LATERALI LATO LUNGO

CATALOGO - PLENUM PVC PER DIFFUSORI A 2 FERITOIE

MISURA

NOM.

L

[mm]

CODICE

PLENUM

Ø

COLLARE/I

NR.

COLLARI

POSIZIONE

COLLARE/I

600

ADF-P04060X2P12

Ø125

1

POSTERIORE

ADF-P04060X2P16

Ø160

1

POSTERIORE

800

ADF-P04080X2P12

Ø125

1

POSTERIORE

ADF-P04080X2P16

Ø160

1

POSTERIORE

250

Tubo flessibile

1

3

3

1000

ADF-P04100X2P12

Ø125

1

POSTERIORE

ADF-P04100X2P16

Ø160

1

POSTERIORE

1200

ADF-P04120X2P12

ADF-P04120X2P16

I plenum per misure 1200, 1600 e 2000 mm sono composti da:

- Plenum L

nom.

= 1200mm: formato da nr. 2 plenum su misura L

int.

= 608mm forniti da assemblare in cantiere;

- Plenum L

nom.

= 1600mm: formato da nr. 2 plenum su misura L

int.

= 808mm forniti da assemblare in cantiere;

- Plenum L

nom.

= 2000mm: formato da nr. 2 plenum su misura L

int.

= 1008mm forniti da assemblare in cantiere.

168

Ø125

Ø160

2

2

POSTERIORI

POSTERIORI

1600

ADF-P04160X2P12

Ø125

2

POSTERIORI

ADF-P04160X2P16

Ø160

2

POSTERIORI

2000

ADF-P04200X2P12

ADF-P04200X2P16

Ø125

Ø160

2

2

POSTERIORI

POSTERIORI
