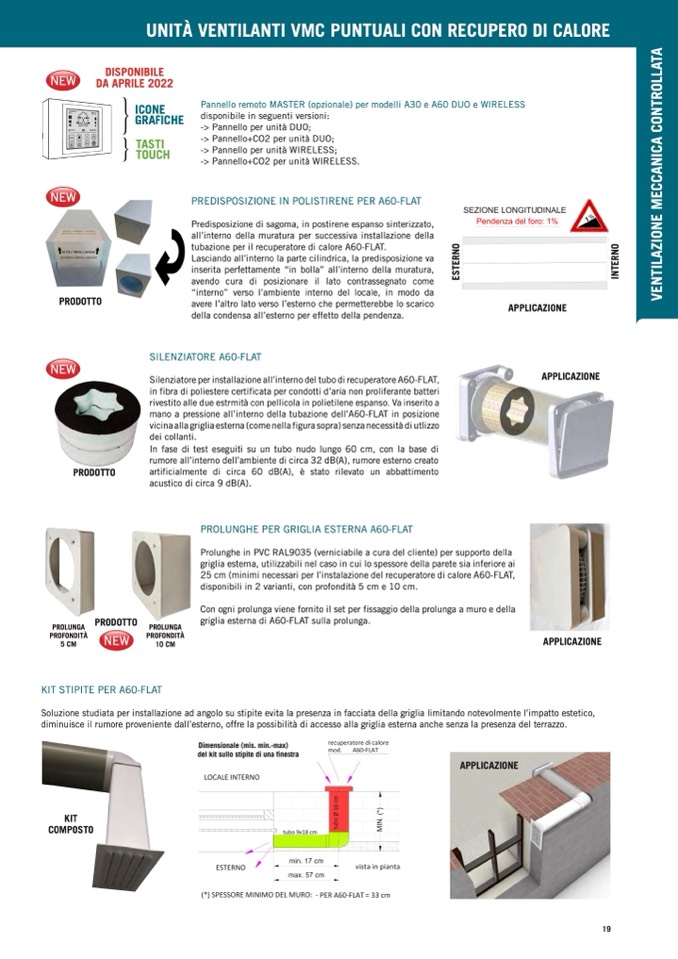

UNITÀ VENTILANTI VMC PUNTUALI CON RECUPERO DI CALORE

E

S

T

E

R

N

O

I

N

T

E

R

N

O

V

E

N

T

I

L

A

Z

I

O

N

E

M

E

C

C

A

N

I

C

A

C

O

N

T

R

O

L

L

A

T

A

NEW

NEW

PRODOTTO

NEW

PRODOTTO

ICONE

GRAFICHE

TASTI

TOUCH

Pannello remoto MASTER (opzionale) per modelli A30 e A60 DUO e WIRELESS

DISPONIBILE

DA APRILE 2022

PROLUNGA

PRODOTTO

PROLUNGA

PROFONDITÀ

NEW

PROFONDITÀ

5 CM

10 CM

KIT STIPITE PER A60-FLAT

APPLICAZIONE

disponibile in seguenti versioni:

-> Pannello per unità DUO;

-> Pannello+CO2 per unità DUO;

-> Pannello per unità WIRELESS;

-> Pannello+CO2 per unità WIRELESS.

PREDISPOSIZIONE IN POLISTIRENE PER A60-FLAT

Predisposizione di sagoma, in postirene espanso sinterizzato,

all’interno della muratura per successiva installazione della

tubazione per il recuperatore di calore A60-FLAT.

Lasciando all’interno la parte cilindrica, la predisposizione va

inserita perfettamente “in bolla” all’interno della muratura,

avendo cura di posizionare il lato contrassegnato come

“interno” verso l’ambiente interno del locale, in modo da

avere l’altro lato verso l’esterno che permetterebbe lo scarico

della condensa all’esterno per effetto della pendenza.

APPLICAZIONE

APPLICAZIONE

SILENZIATORE A60-FLAT

Silenziatore per installazione all’interno del tubo di recuperatore A60-FLAT,

in fibra di poliestere certificata per condotti d’aria non proliferante batteri

rivestito alle due estrmità con pellicola in polietilene espanso. Va inserito a

mano a pressione all’interno della tubazione dell’A60-FLAT in posizione

vicina alla griglia esterna (come nella figura sopra) senza necessità di utlizzo

dei collanti.

In fase di test eseguiti su un tubo nudo lungo 60 cm, con la base di

rumore all’interno dell’ambiente di circa 32 dB(A), rumore esterno creato

artificialmente di circa 60 dB(A), è stato rilevato un abbattimento

acustico di circa 9 dB(A).

PROLUNGHE PER GRIGLIA ESTERNA A60-FLAT

Prolunghe in PVC RAL9035 (verniciabile a cura del cliente) per supporto della

griglia esterna, utilizzabili nel caso in cui lo spessore della parete sia inferiore ai

25 cm (minimi necessari per l’instalazione del recuperatore di calore A60-FLAT,

disponibili in 2 varianti, con profondità 5 cm e 10 cm.

Con ogni prolunga viene fornito il set per fissaggio della prolunga a muro e della

griglia esterna di A60-FLAT sulla prolunga.

Soluzione studiata per installazione ad angolo su stipite evita la presenza in facciata della griglia limitando notevolmente l’impatto estetico,

diminuisce il rumore proveniente dall’esterno, offre la possibilità di accesso alla griglia esterna anche senza la presenza del terrazzo.

Dimensionale (mis. min.-max)

del kit sullo stipite di una finestra

APPLICAZIONE

KIT

COMPOSTO

19
