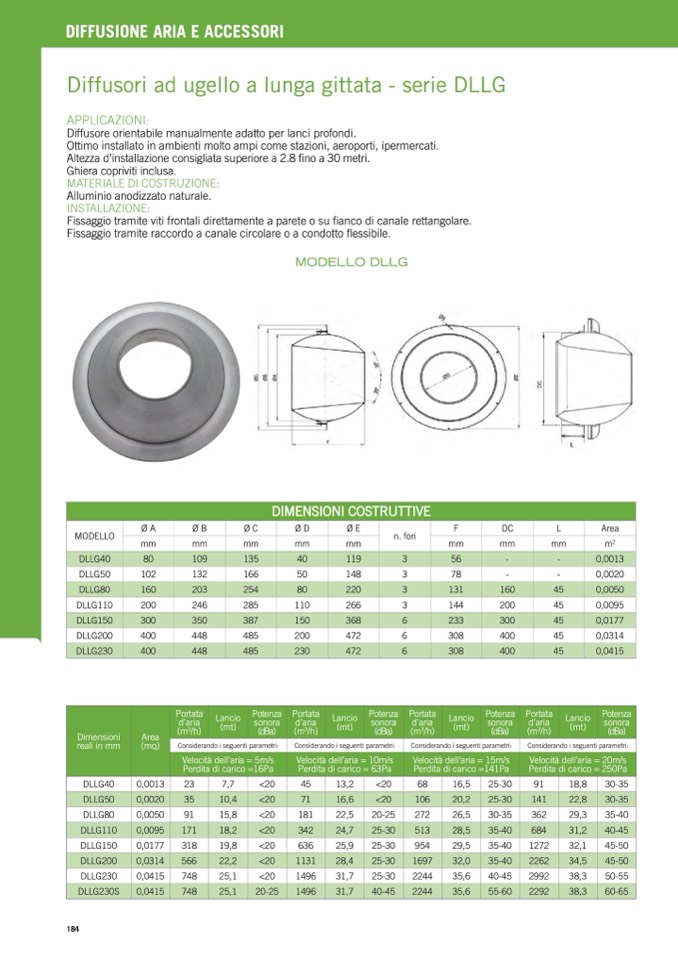

DIFFUSIONE ARIA E ACCESSORI

Diffusori ad ugello a lunga gittata - serie DLLG

APPLICAZIONI:

Diffusore orientabile manualmente adatto per lanci profondi.

Ottimo installato in ambienti molto ampi come stazioni, aeroporti, ipermercati.

Altezza d’installazione consigliata superiore a 2.8 fino a 30 metri.

Ghiera copriviti inclusa.

MATERIALE DI COSTRUZIONE:

Alluminio anodizzato naturale.

INSTALLAZIONE:

Fissaggio tramite viti frontali direttamente a parete o su fianco di canale rettangolare.

Fissaggio tramite raccordo a canale circolare o a condotto flessibile.

MODELLO DLLG

DIMENSIONI COSTRUTTIVE

MODELLO

Ø A

Ø B

Ø C

Ø D

Ø E

n. fori

mm

mm

mm

mm

mm

F

DC

L

Area

mm

mm

mm

m

2

DLLG40

80

109

135

40

119

3

56

-

-

0,0013

DLLG50

102

132

166

50

148

3

78

-

-

0,0020

DLLG80

160

203

254

80

220

3

131

160

45

0,0050

DLLG110

200

246

285

110

266

3

144

200

45

0,0095

DLLG150

300

350

387

150

368

6

233

300

45

0,0177

DLLG200

400

448

485

200

472

6

308

400

45

0,0314

DLLG230

400

448

485

230

472

6

308

400

45

0,0415

Dimensioni

reali in mm

Area

(mq)

Portata

d’aria

(m

3

/h)

Lancio

(mt)

Potenza

sonora

(dBa)

Portata

d’aria

(m

3

/h)

Lancio

(mt)

Potenza

sonora

(dBa)

Portata

d’aria

(m

3

/h)

Lancio

(mt)

Potenza

sonora

(dBa)

Portata

d’aria

(m

3

/h)

Lancio

(mt)

Potenza

sonora

(dBa)

Considerando i seguenti parametri:

Considerando i seguenti parametri:

Considerando i seguenti parametri:

Considerando i seguenti parametri:

Velocità dell’aria = 5m/s

Perdita di carico =16Pa

Velocità dell’aria = 10m/s

Perdita di carico = 63Pa

Velocità dell’aria = 15m/s

Perdita di carico =141Pa

Velocità dell’aria = 20m/s

Perdita di carico = 250Pa

DLLG40

0,0013

23

7,7

<20

45

13,2

<20

68

16,5

25-30

91

18,8

30-35

DLLG50

0,0020

35

10,4

<20

71

16,6

<20

106

20,2

25-30

141

22,8

30-35

DLLG80

0,0050

91

15,8

<20

181

22,5

20-25

272

26,5

30-35

362

29,3

35-40

DLLG110

0,0095

171

18,2

<20

342

24,7

25-30

513

28,5

35-40

684

31,2

40-45

DLLG150

0,0177

318

19,8

<20

636

25,9

25-30

954

29,5

35-40

1272

32,1

45-50

DLLG200

0,0314

566

22,2

<20

1131

28,4

25-30

1697

32,0

35-40

2262

34,5

45-50

DLLG230

0,0415

748

25,1

<20

1496

31,7

25-30

2244

35,6

40-45

2992

38,3

50-55

DLLG230S

0,0415

748

25,1

20-25

1496

31,7

40-45

2244

35,6

55-60

2292

38,3

60-65
