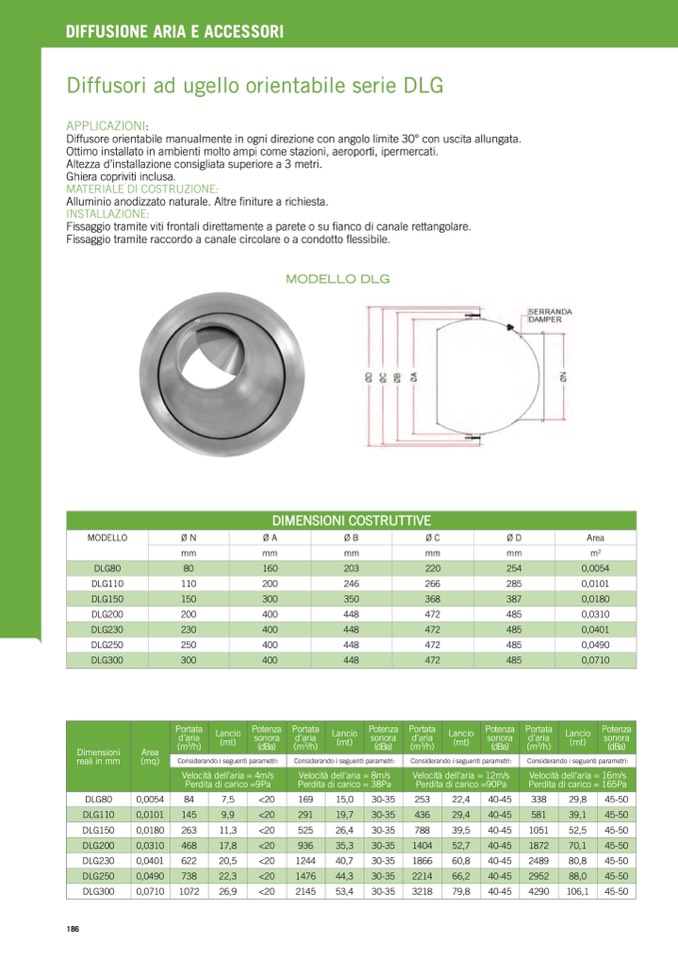

DIFFUSIONE ARIA E ACCESSORI
Diffusori ad ugello orientabile serie DLG
APPLICAZIONI:
Diffusore orientabile manualmente in ogni direzione con angolo limite 30° con uscita allungata.
Ottimo installato in ambienti molto ampi come stazioni, aeroporti, ipermercati.
Altezza d’installazione consigliata superiore a 3 metri.
Ghiera copriviti inclusa.
MATERIALE DI COSTRUZIONE:
Alluminio anodizzato naturale. Altre
finiture a richiesta.
INSTALLAZIONE:
Fissaggio tramite viti frontali direttamente a parete o su fianco di canale rettangolare.
Fissaggio tramite raccordo a canale circolare o a condotto flessibile.
MODELLO DLG
DIMENSIONI COSTRUTTIVE
MODELLO
ØN
ØA
ØB
ØC
ØD
Area
mm
mm
mm
mm
mm
m
2
DLG80
80
160
203
220
254
0,0054
DLG110
110
200
246
266
285
0,0101
DLG150
150
300
350
368
387
0,0180
DLG200
200
400
448
472
485
0,0310
DLG230
230
400
448
472
485
0,0401
DLG250
250
400
448
472
485
0,0490
DLG300
300
400
448
472
485
0,0710
Dimensioni
reali in mm
Area
(mq)
Portata
d’aria
(m
3
/h)
Lancio
(mt)
Potenza
sonora
(dBa)
Portata
d’aria
(m
3
/h)
Lancio
(mt)
Potenza
sonora
(dBa)
Portata
d’aria
(m
3
/h)
Lancio
(mt)
Potenza
sonora
(dBa)
Portata
d’aria
(m
3
/h)
Lancio
(mt)
Potenza
sonora
(dBa)
Considerando i seguenti parametri:
Considerando i seguenti parametri:
Considerando i seguenti parametri:
Considerando i seguenti parametri:
Velocità dell’aria = 4m/s
Perdita di carico =9Pa
Velocità dell’aria = 8m/s
Perdita di carico = 38Pa
Velocità dell’aria = 12m/s
Perdita di carico =90Pa
Velocità dell’aria = 16m/s
Perdita di carico = 165Pa
DLG80
0,0054
84
7,5
<20
169
15,0
30-35
253
22,4
40-45
338
29,8
45-50
DLG110
0,0101
145
9,9
<20
291
19,7
30-35
436
29,4
40-45
581
39,1
45-50
DLG150
0,0180
263
11,3
<20
525
26,4
30-35
788
39,5
40-45
1051
52,5
45-50
DLG200
0,0310
468
17,8
<20
936
35,3
30-35
1404
52,7
40-45
1872
70,1
45-50
DLG230
0,0401
622
20,5
<20
1244
40,7
30-35
1866
60,8
40-45
2489
80,8
45-50
DLG250
0,0490
738
22,3
<20
1476
44,3
30-35
2214
66,2
40-45
2952
88,0
45-50
DLG300
0,0710
1072
26,9
<20
2145
53,4
30-35
3218
79,8
40-45
4290
106,1
45-50
