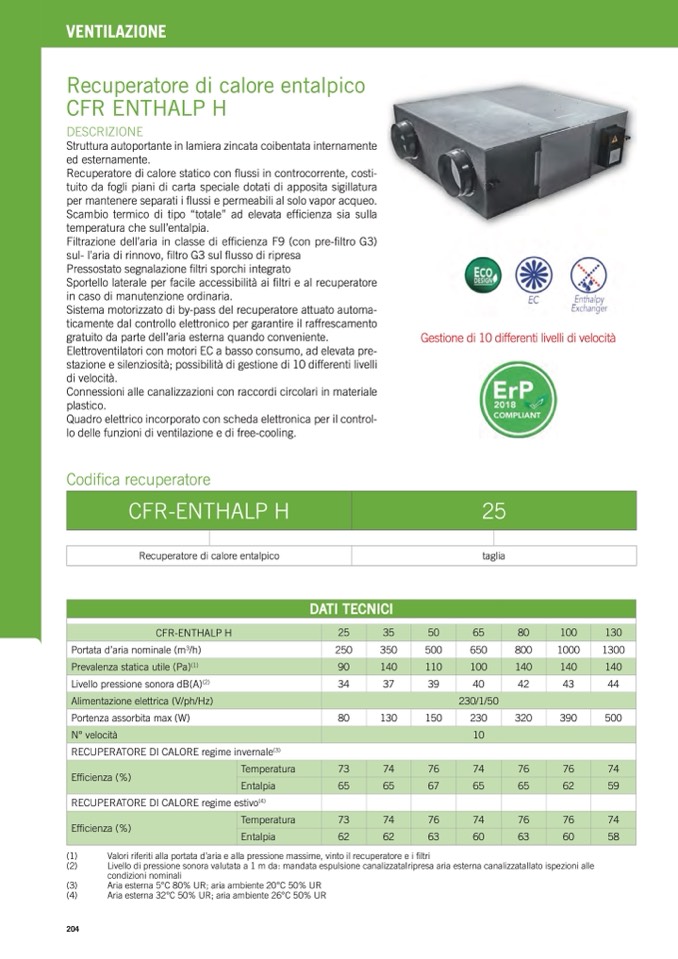

VENTILAZIONE
Recuperatore di calore entalpico
CFR ENTHALP H
DESCRIZIONE
Struttura autoportante in lamiera zincata coibentata internamente
ed esternamente.
Recuperatore di calore statico con flussi in controcorrente, costi-
tuito da fogli piani di carta speciale dotati di apposita sigillatura
per mantenere separati i flussi e permeabili al solo vapor acqueo.
Scambio termico di tipo “totale” ad elevata efficienza sia sulla
temperatura che sull’entalpia.
Filtrazione dell’aria in classe di efficienza F9 (con pre-filtro G3)
sul- l’aria di rinnovo, filtro G3 sul flusso di ripresa
Pressostato segnalazione filtri sporchi integrato
Sportello laterale per facile accessibilità ai filtri e al recuperatore
in caso di manutenzione ordinaria.
Sistema motorizzato di by-pass del recuperatore attuato automa-
ticamente dal controllo elettronico per garantire il raffrescamento
gratuito da parte dell’aria esterna quando conveniente.
Elettroventilatori con motori EC a basso consumo, ad elevata pre-
stazione e silenziosità; possibilità di gestione di 10 differenti livelli
di velocità.
Connessioni alle canalizzazioni con raccordi circolari in materiale
plastico.
Quadro elettrico incorporato con scheda elettronica per il control-
lo delle funzioni di ventilazione e di free-cooling.
Codifica recuperatore
Gestione di 10 differenti livelli di velocità
25
Recuperatore di calore entalpico
taglia
DATI TECNICI
CFR-ENTHALP H
25
35
50
65
80
100
130
Portata d’aria nominale (m
3
/h)
250
350
500
650
800
1000
1300
Prevalenza statica utile (Pa)
(1)
90
140
110
100
140
140
140
Livello pressione sonora dB(A)
(2)
34
37
39
40
42
43
44
Alimentazione elettrica (V/ph/Hz)
230/1/50
Portenza assorbita max (W)
80
130
150
230
320
390
500
N° velocità
10
RECUPERATORE DI CALORE regime invernale
(3)
Efficienza (%)
Temperatura
73
74
76
74
76
76
74
Entalpia
65
65
67
65
65
62
59
RECUPERATORE DI CALORE regime estivo
(4)
Efficienza (%)
Temperatura
73
74
76
74
76
76
74
Entalpia
62
62
63
60
63
60
58
(1)
Valori riferiti alla portata d’aria e alla pressione massime, vinto il recuperatore e i filtri
(2)
Livello di pressione sonora valutata a 1 m da: mandata espulsione canalizzataIripresa aria esterna canalizzataIlato ispezioni alle
condizioni nominali
(3)
Aria esterna 5°C 80% UR; aria ambiente 20°C 50% UR
(4)
Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR
204
CFR-ENTHALP H
