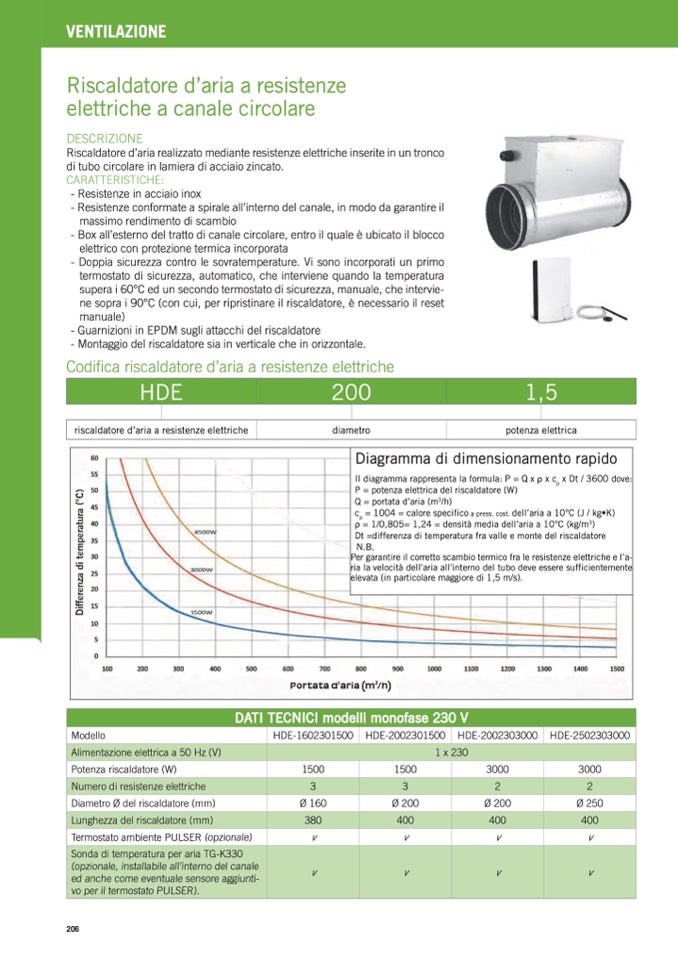

VENTILAZIONE

Riscaldatore d’aria a resistenze

elettriche a canale circolare

DESCRIZIONE

Riscaldatore d’aria realizzato mediante resistenze elettriche inserite in un tronco

di tubo circolare in lamiera di acciaio zincato.

CARATTERISTICHE:

- Resistenze in acciaio inox

- Resistenze conformate a spirale all’interno del canale, in modo da garantire il

massimo rendimento di scambio

- Box all’esterno del tratto di canale circolare, entro il quale è ubicato il blocco

elettrico con protezione termica incorporata

- Doppia sicurezza contro le sovratemperature. Vi sono incorporati un primo

termostato di sicurezza, automatico, che interviene quando la temperatura

supera i 60°C ed un secondo termostato di sicurezza, manuale, che intervie-

ne sopra i 90°C (con cui, per ripristinare il riscaldatore, è necessario il reset

manuale)

- Guarnizioni in EPDM sugli attacchi del riscaldatore

- Montaggio del riscaldatore sia in verticale che in orizzontale.

Codifica riscaldatore d’aria a resistenze elettriche

HDE

200

1,5

riscaldatore d’aria a resistenze elettriche

diametro

potenza elettrica

Diagramma di dimensionamento rapido

Il diagramma rappresenta la formula: P = Q x ρ x c

p

x Dt / 3600 dove:

P = potenza elettrica del riscaldatore (W)

Q = portata d’aria (m

3

/h)

c

p

= 1004 = calore specifico a press. cost. dell’aria a 10°C (J / kg•K)

ρ = 1/0,805= 1,24 = densità media dell’aria a 10°C (kg/m

3

)

Dt =differenza di temperatura fra valle e monte del riscaldatore

N.B.

Per garantire il corretto scambio termico fra le resistenze elettriche e l’a-

ria la velocità dell’aria all’interno del tubo deve essere sufficientemente

elevata (in particolare maggiore di 1,5 m/s).

DATI TECNICI modelli monofase 230 V

Modello

HDE-1602301500

HDE-2002301500

HDE-2002303000

HDE-2502303000

Alimentazione elettrica a 50 Hz (V)

1 x 230

Potenza riscaldatore (W)

1500

1500

3000

3000

Numero di resistenze elettriche

3

3

2

2

Diametro Ø del riscaldatore (mm)

Ø 160

Ø 200

Ø 200

Ø 250

Lunghezza del riscaldatore (mm)

380

400

400

400

Termostato ambiente PULSER (opzionale)

v

v

v

v

Sonda di temperatura per aria TG-K330

(opzionale, installabile all’interno del canale

ed anche come eventuale sensore aggiunti-

vo per il termostato PULSER).

v

v

v

v

206
