FILTRAZIONE

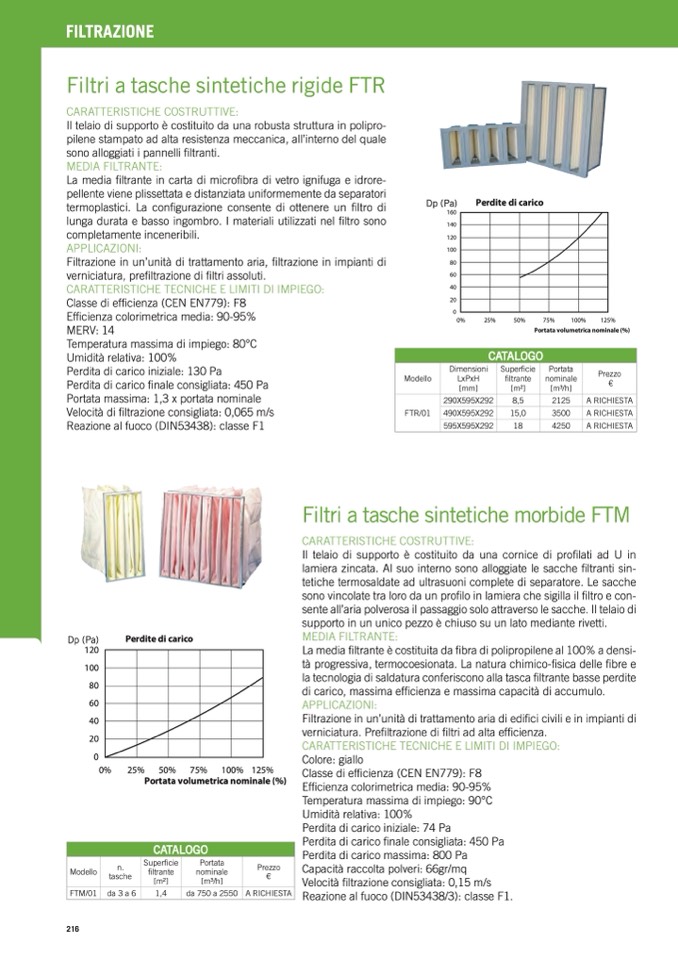

Filtri a tasche sintetiche rigide FTR
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto è costituito da una robusta struttura in polipro-
pilene stampato ad alta resistenza meccanica, all’interno del quale
sono alloggiati i pannelli filtranti.
MEDIA FILTRANTE:
La media filtrante in carta di microfibra di vetro ignifuga e idrore-
pellente viene plissettata e distanziata uniformemente da separatori
termoplastici. La configurazione consente di ottenere un filtro di
lunga durata e basso ingombro. I materiali utilizzati nel filtro sono
completamente inceneribili.
120
APPLICAZIONI:
100
Filtrazione in un’unità di trattamento aria,
filtrazione in impianti di
80
Perdite di carico
25%
50%
75%
verniciatura, pre
filtrazione di filtri assoluti.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779): F8
Efficienza colorimetrica media: 90-95%
MERV: 14
Temperatura massima di impiego: 80°C
Umidità relativa: 100%
Perdita di carico iniziale: 130 Pa
Perdita di carico finale consigliata: 450 Pa
Portata massima: 1,3 x portata nominale
Velocità di filtrazione consigliata: 0,065 m/s
Reazione al fuoco (DIN53438): classe F1
60
40
20
0
Dp (Pa)
160
140
0%
100%
125%
Portata volumetrica nominale (%)
CATALOGO
Modello
Dimensioni
LxPxH
[mm]
Superficie
filtrante
[m2]
Portata
nominale
[m3/h]
Prezzo
€
FTR/01
290X595X292
8,5
2125
A RICHIESTA
490X595X292
15,0
3500
A RICHIESTA
595X595X292
18
4250
A RICHIESTA
Dp (Pa)
120
100
80
60
40
20
0
0%
Perdite di carico
Filtri a tasche sintetiche morbide FTM
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto è costituito da una cornice di profilati ad U in
lamiera zincata. Al suo interno sono alloggiate le sacche filtranti sin-
tetiche termosaldate ad ultrasuoni complete di separatore. Le sacche
sono vincolate tra loro da un profilo in lamiera che sigilla il filtro e con-
sente all’aria polverosa il passaggio solo attraverso le sacche. Il telaio di
supporto in un unico pezzo è chiuso su un lato mediante rivetti.
MEDIA FILTRANTE:
La media filtrante è costituita da fibra di polipropilene al 100% a densi-
tà progressiva, termocoesionata. La natura chimico-fisica delle fibre e
la tecnologia di saldatura conferiscono alla tasca filtrante basse perdite
di carico, massima efficienza e massima capacità di accumulo.
APPLICAZIONI:
Filtrazione in un’unità di trattamento aria di edifici civili e in impianti di
verniciatura. Prefiltrazione di filtri ad alta efficienza.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Colore: giallo
Classe di efficienza (CEN EN779): F8
Efficienza colorimetrica media: 90-95%
Temperatura massima di impiego: 90°C
Umidità relativa: 100%
Perdita di carico iniziale: 74 Pa
Perdita di carico finale consigliata: 450 Pa
Perdita di carico massima: 800 Pa
Capacità raccolta polveri: 66gr/mq
Velocità filtrazione consigliata: 0,15 m/s
Reazione al fuoco (DIN53438/3): classe F1.
25%
50% 75%
100% 125%
Portata volumetrica nominale (%)
CATALOGO
Modello
n.
tasche
Superficie
filtrante
[m2]
Portata
nominale
[m3/h]
Prezzo
€
FTM/01
da 3 a 6
1,4
da 750 a 2550
A RICHIESTA
216
