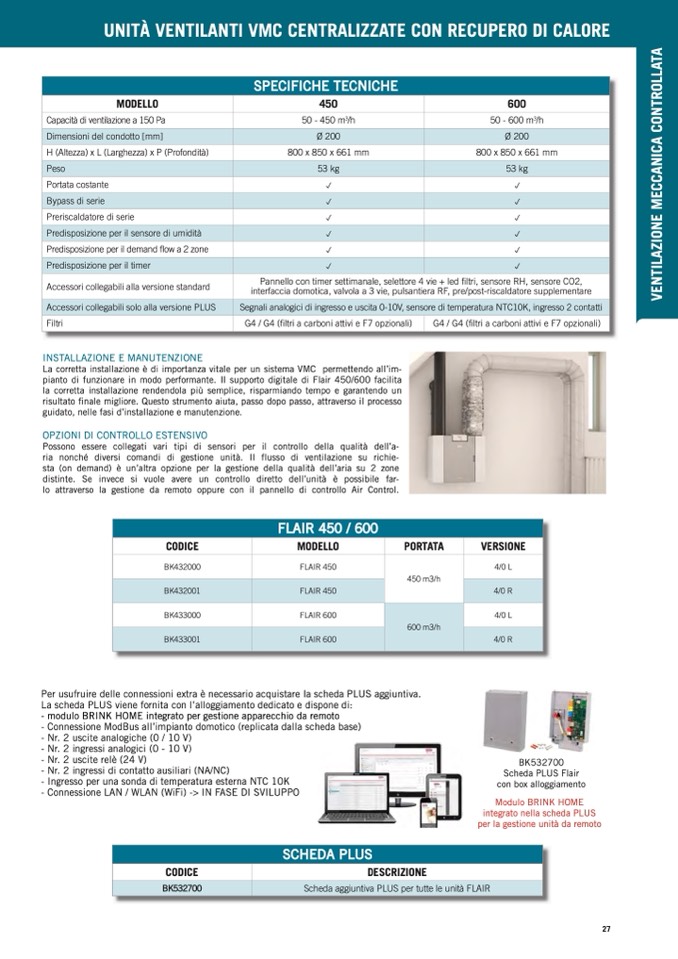

UNITÀ VENTILANTI VMC CENTRALIZZATE CON RECUPERO DI CALORE
V
E
N
T
I
L
A
Z
I
O
N
E
M
E
C
C
A
N
I
C
A
C
O
N
T
R
O
L
L
A
T
A
SPECIFICHE TECNICHE
MODELLO
450
600
Capacità di ventilazione a 150 Pa
50 - 450 m
3
/h
50 - 600 m
3
/h
Dimensioni del condotto [mm]
Ø 200
Ø 200
H (Altezza) x L (Larghezza) x P (Profondità)
800 x 850 x 661 mm
800 x 850 x 661 mm
Peso
53 kg
p
53 kg
Portata costante
p
Bypass di serie
p
p
Preriscaldatore di serie
p
Predisposizione per il sensore di umidità
p
p
p
Predisposizione per il demand flow a 2 zone
p
p
Predisposizione per il timer
Filtri
p
p
Accessori collegabili alla versione standard
Pannello con timer settimanale, selettore 4 vie + led filtri, sensore RH, sensore CO2,
interfaccia domotica, valvola a 3 vie, pulsantiera RF, pre/post-riscaldatore supplementare
Accessori collegabili solo alla versione PLUS
Segnali analogici di ingresso e uscita 0-10V, sensore di temperatura NTC10K, ingresso 2 contatti
G4 / G4 (filtri a carboni attivi e F7 opzionali)
G4 / G4 (filtri a carboni attivi e F7 opzionali)
INSTALLAZIONE E MANUTENZIONE
La corretta installazione è di importanza vitale per un sistema VMC permettendo all’im-
pianto di funzionare in modo performante. Il supporto digitale di Flair 450/600 facilita
la corretta installazione rendendola più semplice, risparmiando tempo e garantendo un
risultato finale migliore. Questo strumento aiuta, passo dopo passo, attraverso il processo
guidato, nelle fasi d’installazione e manutenzione.
OPZIONI DI CONTROLLO ESTENSIVO
Possono essere collegati vari tipi di sensori per il controllo della qualità dell’a-
ria nonché diversi comandi di gestione unità. Il flusso di ventilazione su richie-
sta (on demand) è un’altra opzione per la gestione della qualità dell’aria su 2 zone
distinte. Se invece si vuole avere un controllo diretto dell’unità è possibile far-
lo attraverso la gestione da remoto oppure con il pannello di controllo Air Control.
CODICE
MODELLO
PORTATA
VERSIONE
BK432000
BK432001
BK433001
Per usufruire delle connessioni extra è necessario acquistare la scheda PLUS aggiuntiva.
La scheda PLUS viene fornita con l’alloggiamento dedicato e dispone di:
- modulo BRINK HOME integrato per gestione apparecchio da remoto
- Connessione ModBus all’impianto domotico (replicata dalla scheda base)
- Nr. 2 uscite analogiche (0 / 10 V)
- Nr. 2 ingressi analogici (0 - 10 V)
- Nr. 2 uscite relè (24 V)
- Nr. 2 ingressi di contatto ausiliari (NA/NC)
- Ingresso per una sonda di temperatura esterna NTC 10K
- Connessione LAN / WLAN (WiFi) -> IN FASE DI SVILUPPO
BK532700
Scheda PLUS Flair
con box alloggiamento
Modulo BRINK HOME
integrato nella scheda PLUS
per la gestione unità da remoto
FLAIR 450 / 600
FLAIR 450
FLAIR 450
FLAIR 600
450 m3/h
4/0 L
4/0 R
BK433000
FLAIR 600
600 m3/h
4/0 L
4/0 R
SCHEDA PLUS
CODICE
DESCRIZIONE
BK532700
Scheda aggiuntiva PLUS per tutte le unità FLAIR
