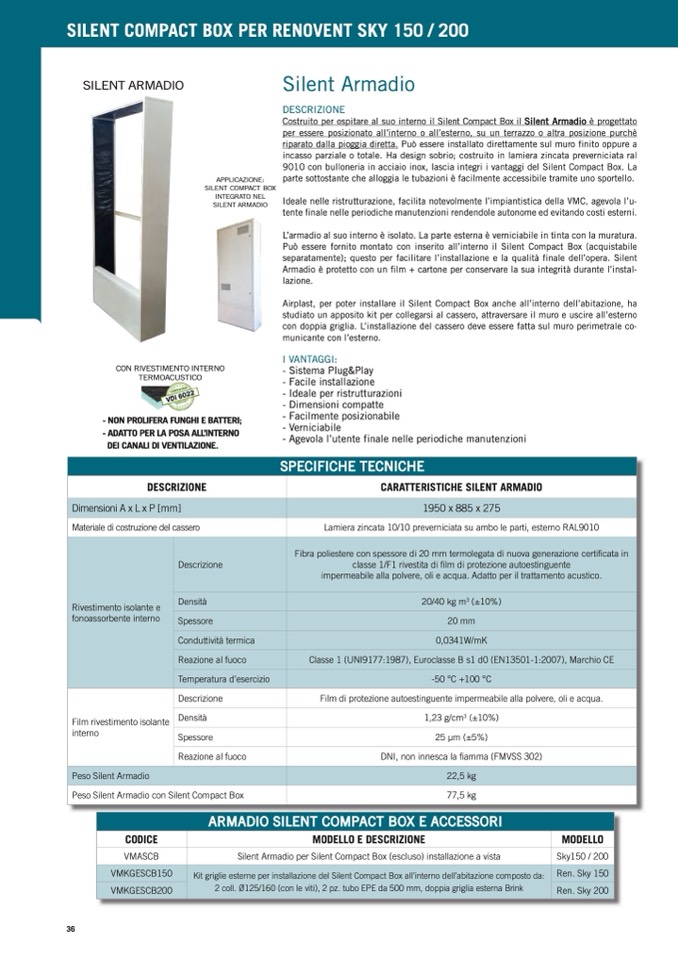

SILENT COMPACT BOX PER RENOVENT SKY 150 / 200

SILENT ARMADIO

Silent Armadio

DESCRIZIONE

Costruito per ospitare al suo interno il Silent Compact Box il Silent Armadio è progettato

per essere posizionato all’interno o all’esterno, su un terrazzo o altra posizione purchè

riparato dalla pioggia diretta. Può essere installato direttamente sul muro finito oppure a

incasso parziale o totale. Ha design sobrio; costruito in lamiera zincata preverniciata ral

9010 con bulloneria in acciaio inox, lascia integri i vantaggi del Silent Compact Box. La

parte sottostante che alloggia le tubazioni è facilmente accessibile tramite uno sportello.

Ideale nelle ristrutturazione, facilita notevolmente l’impiantistica della VMC, agevola l’u-

tente finale nelle periodiche manutenzioni rendendole autonome ed evitando costi esterni.

L’armadio al suo interno è isolato. La parte esterna è verniciabile in tinta con la muratura.

Può essere fornito montato con inserito all’interno il Silent Compact Box (acquistabile

separatamente); questo per facilitare l’installazione e la qualità finale dell’opera. Silent

Armadio è protetto con un film + cartone per conservare la sua integrità durante l’instal-

lazione.

Airplast, per poter installare il Silent Compact Box anche all’interno dell’abitazione, ha

studiato un apposito kit per collegarsi al cassero, attraversare il muro e uscire all’esterno

con doppia griglia. L’installazione del cassero deve essere fatta sul muro perimetrale co-

municante con l’esterno.

I VANTAGGI:

- Sistema Plug&Play

- Facile installazione

- Ideale per ristrutturazioni

- Dimensioni compatte

- Facilmente posizionabile

- Verniciabile

- Agevola l’utente finale nelle periodiche manutenzioni

APPLICAZIONE:

SILENT COMPACT BOX

INTEGRATO NEL

SILENT ARMADIO

CON RIVESTIMENTO INTERNO

TERMOACUSTICO

- NON PROLIFERA FUNGHI E BATTERI;

- ADATTO PER LA POSA ALL’INTERNO

DEI CANALI DI VENTILAZIONE.

36

Materiale di costruzione del cassero

Temperatura d’esercizio

SPECIFICHE TECNICHE

DESCRIZIONE

CARATTERISTICHE SILENT ARMADIO

Dimensioni A x L x P [mm]

1950 x 885 x 275

Lamiera zincata 10/10 preverniciata su ambo le parti, esterno RAL9010

Rivestimento isolante e

fonoassorbente interno

Descrizione

Densità

Spessore

Fibra poliestere con spessore di 20 mm termolegata di nuova generazione certificata in

classe 1/F1 rivestita di film di protezione autoestinguente

impermeabile alla polvere, oli e acqua. Adatto per il trattamento acustico.

20/40 kg m

3

(±10%)

20 mm

Conduttività termica

0,0341W/mK

Reazione al fuoco

Classe 1 (UNI9177:1987), Euroclasse B s1 d0 (EN13501-1:2007), Marchio CE

-50 °C +100 °C

Descrizione

Film di protezione autoestinguente impermeabile alla polvere, oli e acqua.

Film rivestimento isolante

interno

Densità

1,23 g/cm

3

(±10%)

Spessore

25 μm (±5%)

Reazione al fuoco

DNI, non innesca la fiamma (FMVSS 302)

Peso Silent Armadio

Peso Silent Armadio con Silent Compact Box

22,5 kg

ARMADIO SILENT COMPACT BOX E ACCESSORI

77,5 kg

CODICE

MODELLO E DESCRIZIONE

MODELLO

VMASCB

Silent Armadio per Silent Compact Box (escluso) installazione a vista

Sky150 / 200

VMKGESCB150

VMKGESCB200

Kit griglie esterne per installazione del Silent Compact Box all’interno dell’abitazione composto da:

2 coll. Ø125/160 (con le viti), 2 pz. tubo EPE da 500 mm, doppia griglia esterna Brink

Ren. Sky 150

Ren. Sky 200
