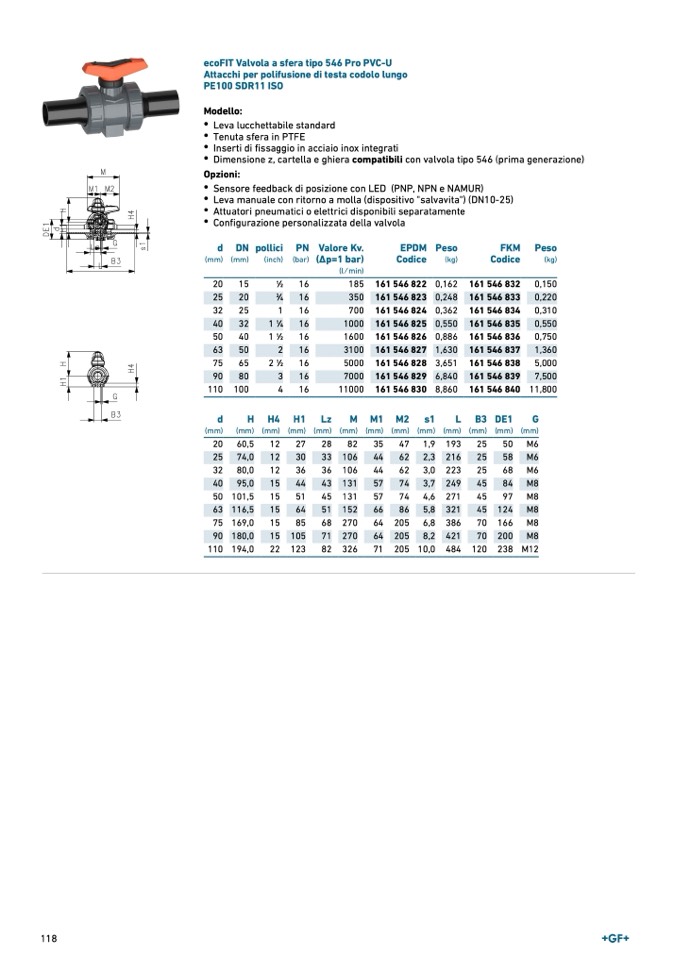

ecoFIT Valvola a sfera tipo 546 Pro PVC-U
Attacchi per polifusione di testa codolo lung
o
PE100 SDR11 ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione
)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
Peso
(kg)
FKM
Codice
Peso
(kg)
20
15
1∕2
16
185 161 546 822 0,162 161 546 832 0,150
25
20
3∕4
16
350 161 546 823 0,248 161 546 833 0,220
32
25
1
16
700 161 546 824 0,362 161 546 834 0,310
40
32
1 1∕4
16
1000 161 546 825 0,550 161 546 835 0,55
0
50
40
1 1∕2
16
1600 161 546 826 0,886 161 546 836 0,75
0
63
50
2
16
3100 161 546 827 1,630 161 546 837 1,36
0
75
65
2 1∕2
16
5000 161 546 828 3,651 161 546 838 5,00
0
90
80
3
16
7000 161 546 829 6,840 161 546 839 7,50
0
110 100
4
16
11000 161 546 830 8,860 161 546 840 11,80
0
d
(mm
)
H
(mm
)
H
4
(mm
)
H
1
(mm
)
Lz
(mm
)
M
(mm
)
M1
(mm)
M2
(mm)
s1
(mm)
L
(mm)
B
3
(mm
)
DE
1
(mm
)
G
(mm)
20 60,5
12
27
28
82
35
47 1,9 193
25
50 M6
25 74,0
12
30
33 106
44
62 2,3 216
25
58 M6
32 80,0
12
36
36 106
44
62 3,0 223
25
68 M6
40 95,0
15
44
43 131
57
74 3,7 249
45
84 M8
50 101,5
15
51
45 131
57
74 4,6 271
45
97 M8
63 116,5
15
64
51 152
66
86 5,8 321
45 124 M8
75 169,0
15
85
68 270
64 205 6,8 386
70 166 M8
90 180,0
15 105
71 270
64 205 8,2 421
70 200 M8
110 194,0
22 123
82 326
71 205 10,0 484 120 238 M12
