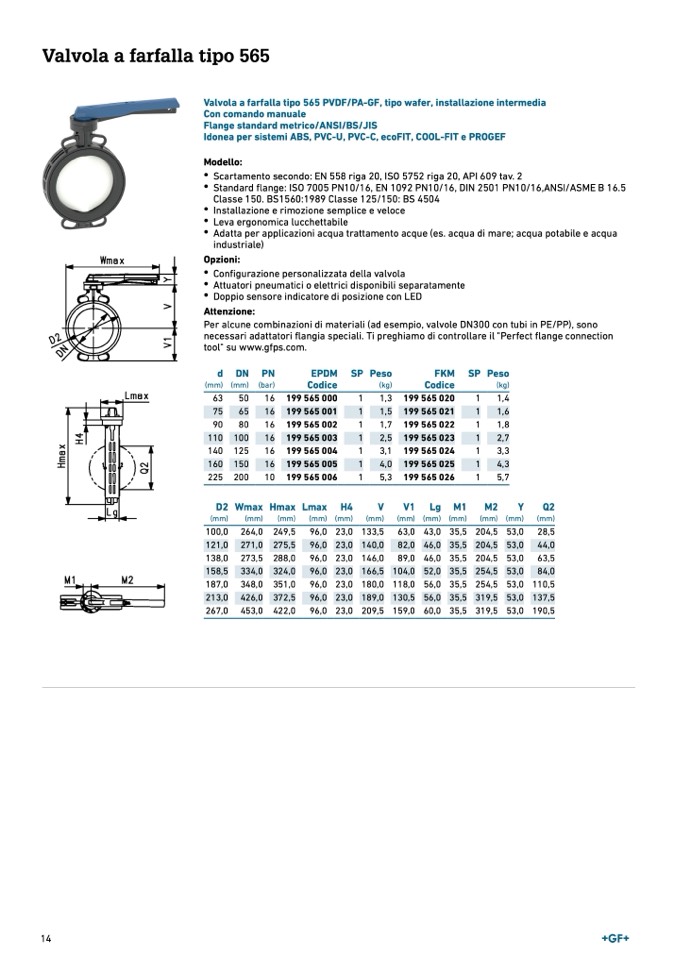

Valvola a farfalla tipo 565
Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con comando manuale
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.
5
Classe 150. BS1560:1989 Classe 125/150: BS 450
4
• Installazione e rimozione semplice e veloce
• Leva ergonomica lucchettabile
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale
)
Opzioni:
• Configurazione personalizzata della valvola
• Attuatori pneumatici o elettrici disponibili separatamente
• Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
D
N
(mm
)
P
N
(bar
)
EPDM
Codic
e
SP Pes
o
(kg
)
FK
M
Codic
e
SP Pes
o
(kg)
63
50
16 199 565 000
1
1,3 199 565 020
1
1,4
75
65
16 199 565 001
1
1,5 199 565 021
1
1,6
90
80
16 199 565 002
1
1,7 199 565 022
1
1,8
110 100
16 199 565 003
1
2,5 199 565 023
1
2,7
140 125
16 199 565 004
1
3,1 199 565 024
1
3,3
160 150
16 199 565 005
1
4,0 199 565 025
1
4,3
225 200
10 199 565 006
1
5,3 199 565 026
1
5,7
D2
(mm
)
Wma
x
(mm
)
Hmax
(mm
)
Lmax
(mm)
H
4
(mm)
V
(mm)
V1
(mm)
Lg
(mm)
M1
(mm)
M2
(mm)
Y
(mm)
Q2
(mm)
100,0 264,0 249,5
96,0 23,0 133,5 63,0 43,0 35,5 204,5 53,0 28,
5
121,0 271,0 275,5
96,0 23,0 140,0 82,0 46,0 35,5 204,5 53,0 44,
0
138,0 273,5 288,0
96,0 23,0 146,0 89,0 46,0 35,5 204,5 53,0 63,
5
158,5 334,0 324,0
96,0 23,0 166,5 104,0 52,0 35,5 254,5 53,0 84,
0
187,0 348,0 351,0
96,0 23,0 180,0 118,0 56,0 35,5 254,5 53,0 110,
5
213,0 426,0 372,5
96,0 23,0 189,0 130,5 56,0 35,5 319,5 53,0 137,
5
267,0 453,0 422,0
96,0 23,0 209,5 159,0 60,0 35,5 319,5 53,0 190,
5
