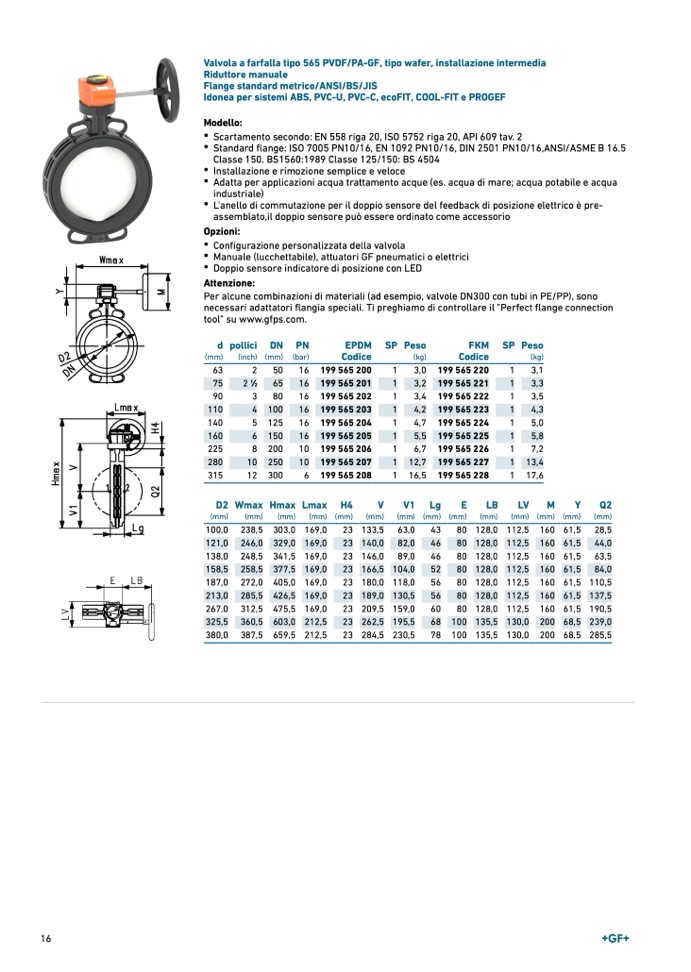

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia

Riduttore manuale

Flange standard metrico/ANSI/BS/JIS

Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:

• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2

• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.

5

Classe 150. BS1560:1989 Classe 125/150: BS 450

4

• Installazione e rimozione semplice e veloce

• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua

industriale

)

• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-

assemblato,il doppio sensore può essere ordinato come accessori

o

Opzioni:

• Configurazione personalizzata della valvola

• Manuale (lucchettabile), attuatori GF pneumatici o elettrici

• Doppio sensore indicatore di posizione con LED

Attenzione:

Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono

necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection

tool" su www.gfps.com

.

d

(mm

)

pollic

i

(inch)

D

N

(mm)

P

N

(bar

)

EPD

M

Codice

SP Pes

o

(kg)

FK

M

Codice

SP Peso

(kg)

63

2

50

16 199 565 200

1

3,0 199 565 220

1

3,

1

75

2 1∕2

65

16 199 565 201

1

3,2 199 565 221

1

3,

3

90

3

80

16 199 565 202

1

3,4 199 565 222

1

3,

5

110

4 100

16 199 565 203

1

4,2 199 565 223

1

4,

3

140

5 125

16 199 565 204

1

4,7 199 565 224

1

5,

0

160

6 150

16 199 565 205

1

5,5 199 565 225

1

5,

8

225

8 200

10 199 565 206

1

6,7 199 565 226

1

7,

2

280

10 250

10 199 565 207

1 12,7 199 565 227

1 13,

4

315

12 300

6 199 565 208

1 16,5 199 565 228

1 17,

6

D2

(mm

)

Wma

x

(mm

)

Hmax

(mm

)

Lmax

(mm)

H

4

(mm)

V

(mm)

V1

(mm)

Lg

(mm)

E

(mm)

LB

(mm)

LV

(mm)

M

(mm)

Y

(mm)

Q2

(mm)

100,0 238,5 303,0 169,0

23 133,5 63,0

43

80 128,0 112,5 160 61,5 28,5

121,0 246,0 329,0 169,0

23 140,0 82,0

46

80 128,0 112,5 160 61,5 44,0

138,0 248,5 341,5 169,0

23 146,0 89,0

46

80 128,0 112,5 160 61,5 63,5

158,5 258,5 377,5 169,0

23 166,5 104,0

52

80 128,0 112,5 160 61,5 84,0

187,0 272,0 405,0 169,0

23 180,0 118,0

56

80 128,0 112,5 160 61,5 110,

5

213,0 285,5 426,5 169,0

23 189,0 130,5

56

80 128,0 112,5 160 61,5 137,

5

267,0 312,5 475,5 169,0

23 209,5 159,0

60

80 128,0 112,5 160 61,5 190,

5

325,5 360,5 603,0 212,5

23 262,5 195,5

68 100 135,5 130,0 200 68,5 239,0

380,0 387,5 659,5 212,5

23 284,5 230,5

78 100 135,5 130,0 200 68,5 285,5
