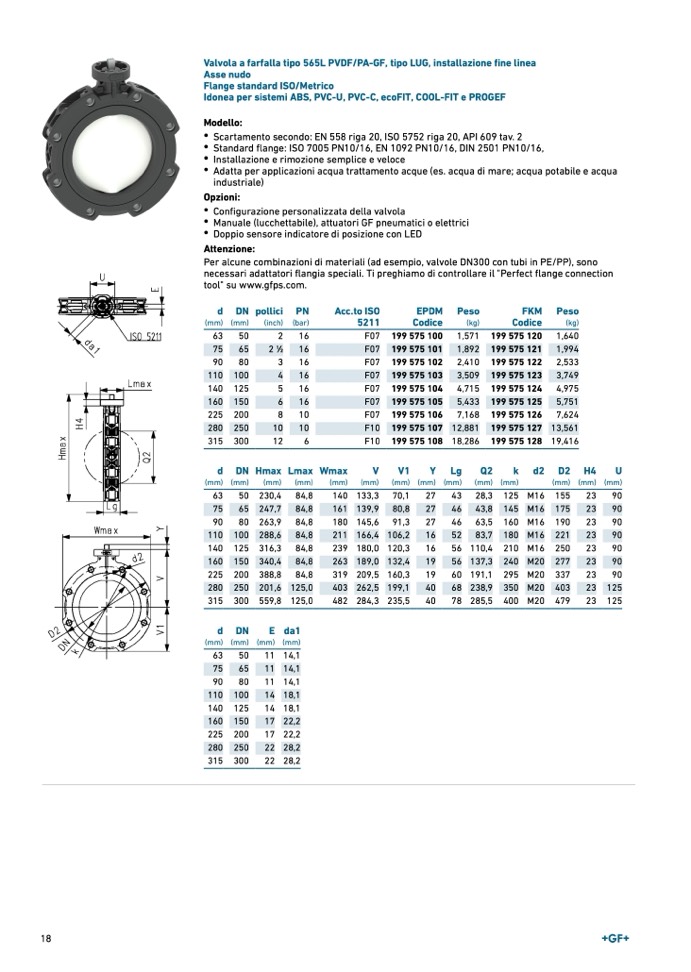

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Asse nudo
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale
)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale (lucchettabile), attuatori GF pneumatici o elettrici
• Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Acc.to ISO
5211
EPD
M
Codic
e
Pes
o
(kg)
FK
M
Codice
Peso
(kg)
63
50
2
16
F07 199 575 100 1,571 199 575 120 1,640
75
65
2 1∕2
16
F07 199 575 101 1,892 199 575 121 1,994
90
80
3
16
F07 199 575 102 2,410 199 575 122 2,533
110 100
4
16
F07 199 575 103 3,509 199 575 123 3,749
140 125
5
16
F07 199 575 104 4,715 199 575 124 4,975
160 150
6
16
F07 199 575 105 5,433 199 575 125 5,751
225 200
8
10
F07 199 575 106 7,168 199 575 126 7,624
280 250
10
10
F10 199 575 107 12,881 199 575 127 13,561
315 300
12
6
F10 199 575 108 18,286 199 575 128 19,416
d
(mm
)
D
N
(mm
)
Hmax
(mm
)
Lmax
(mm
)
Wma
x
(mm)
V
(mm)
V1
(mm)
Y
(mm)
Lg
(mm
)
Q2
(mm)
k
(mm
)
d2 D2
(mm
)
H
4
(mm
)
U
(mm)
63
50 230,4
84,8
140 133,3 70,1
27
43 28,3 125 M16 155
23
9
0
75
65 247,7
84,8
161 139,9 80,8
27
46 43,8 145 M16 175
23
9
0
90
80 263,9
84,8
180 145,6 91,3
27
46 63,5 160 M16 190
23
9
0
110 100 288,6
84,8
211 166,4 106,2
16
52 83,7 180 M16 221
23
9
0
140 125 316,3
84,8
239 180,0 120,3
16
56 110,4 210 M16 250
23
9
0
160 150 340,4
84,8
263 189,0 132,4
19
56 137,3 240 M20 277
23
9
0
225 200 388,8
84,8
319 209,5 160,3
19
60 191,1 295 M20 337
23
9
0
280 250 201,6 125,0
403 262,5 199,1
40
68 238,9 350 M20 403
23 12
5
315 300 559,8 125,0
482 284,3 235,5
40
78 285,5 400 M20 479
23 12
5
d
(mm
)
D
N
(mm
)
E
(mm
)
da
1
(mm
)
63
50
11 14,
1
75
65
11 14,
1
90
80
11 14,
1
110 100
14 18,
1
140 125
14 18,
1
160 150
17 22,
2
225 200
17 22,
2
280 250
22 28,
2
315 300
22 28,
2
