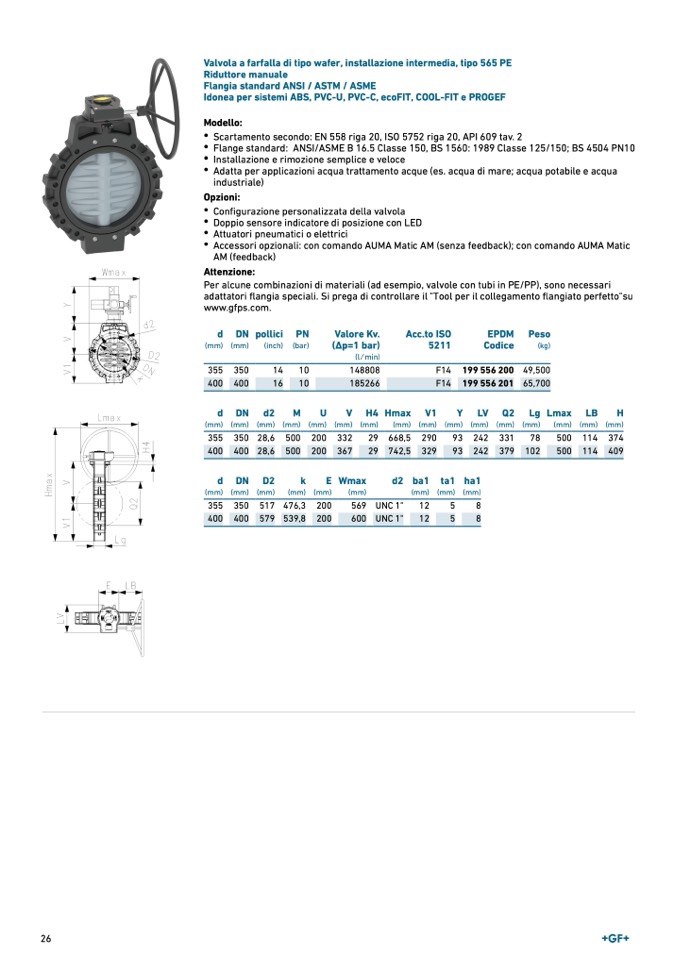

Valvola a farfalla di tipo wafer, installazione intermedia, tipo 565 P
E
Riduttore manuale
Flangia standard ANSI / ASTM / ASM
E
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Flange standard: ANSI/ASME B 16.5 Classe 150, BS 1560: 1989 Classe 125/150; BS 4504 PN1
0
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale
)
Opzioni:
• Configurazione personalizzata della valvola
• Doppio sensore indicatore di posizione con LED
• Attuatori pneumatici o elettric
i
• Accessori opzionali: con comando AUMA Matic AM (senza feedback); con comando AUMA Mati
c
AM (feedback)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole con tubi in PE/PP), sono necessar
i
adattatori flangia speciali. Si prega di controllare il "Tool per il collegamento flangiato perfetto"su
www.gfps.com.
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
Acc.to ISO
521
1
EPD
M
Codic
e
Peso
(kg)
355 350
14
10
148808
F14 199 556 200 49,500
400 400
16
10
185266
F14 199 556 201 65,700
d
(mm
)
D
N
(mm
)
d
2
(mm
)
M
(mm
)
U
(mm)
V
(mm)
H
4
(mm)
Hmax
(mm
)
V
1
(mm
)
Y
(mm)
LV
(mm)
Q2
(mm)
Lg
(mm)
Lmax
(mm)
L
B
(mm
)
H
(mm)
355 350 28,6 500 200 332
29 668,5 290
93 242 331
78
500 114 374
400 400 28,6 500 200 367
29 742,5 329
93 242 379 102
500 114 409
d
(mm
)
D
N
(mm
)
D
2
(mm
)
k
(mm
)
E
(mm
)
Wmax
(mm
)
d2 ba
1
(mm
)
ta1
(mm)
ha1
(mm)
355 350 517 476,3 200
569 UNC 1"
12
5
8
400 400 579 539,8 200
600 UNC 1"
12
5
8
