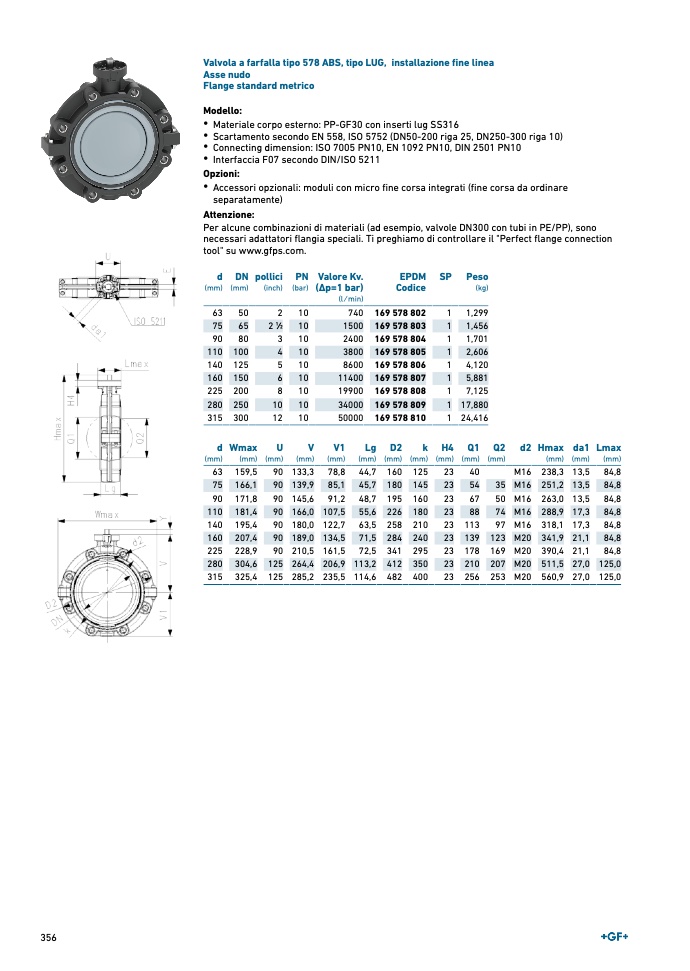

Valvola a farfalla tipo 578 ABS, tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Connecting dimension: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN1
0
• Interfaccia F07 secondo DIN/ISO 5211
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente
)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
63
50
2
10
740 169 578 802
1 1,299
75
65
2 1∕2
10
1500 169 578 803
1 1,456
90
80
3
10
2400 169 578 804
1 1,701
110 100
4
10
3800 169 578 805
1 2,606
140 125
5
10
8600 169 578 806
1 4,120
160 150
6
10
11400 169 578 807
1 5,881
225 200
8
10
19900 169 578 808
1 7,125
280 250
10
10
34000 169 578 809
1 17,880
315 300
12
10
50000 169 578 810
1 24,416
d
(mm
)
Wmax
(mm)
U
(mm
)
V
(mm)
V1
(mm)
Lg
(mm)
D2
(mm)
k
(mm)
H
4
(mm
)
Q
1
(mm
)
Q2
(mm
)
d2 Hma
x
(mm)
da1
(mm)
Lma
x
(mm)
63 159,5
90 133,3 78,8 44,7 160 125
23
40
M16 238,3 13,5
84,8
75 166,1
90 139,9 85,1 45,7 180 145
23
54
35 M16 251,2 13,5
84,8
90 171,8
90 145,6 91,2 48,7 195 160
23
67
50 M16 263,0 13,5
84,8
110 181,4
90 166,0 107,5 55,6 226 180
23
88
74 M16 288,9 17,3
84,8
140 195,4
90 180,0 122,7 63,5 258 210
23 113
97 M16 318,1 17,3
84,8
160 207,4
90 189,0 134,5 71,5 284 240
23 139 123 M20 341,9 21,1
84,8
225 228,9
90 210,5 161,5 72,5 341 295
23 178 169 M20 390,4 21,1
84,8
280 304,6 125 264,4 206,9 113,2 412 350
23 210 207 M20 511,5 27,0 125,0
315 325,4 125 285,2 235,5 114,6 482 400
23 256 253 M20 560,9 27,0 125,0
356
