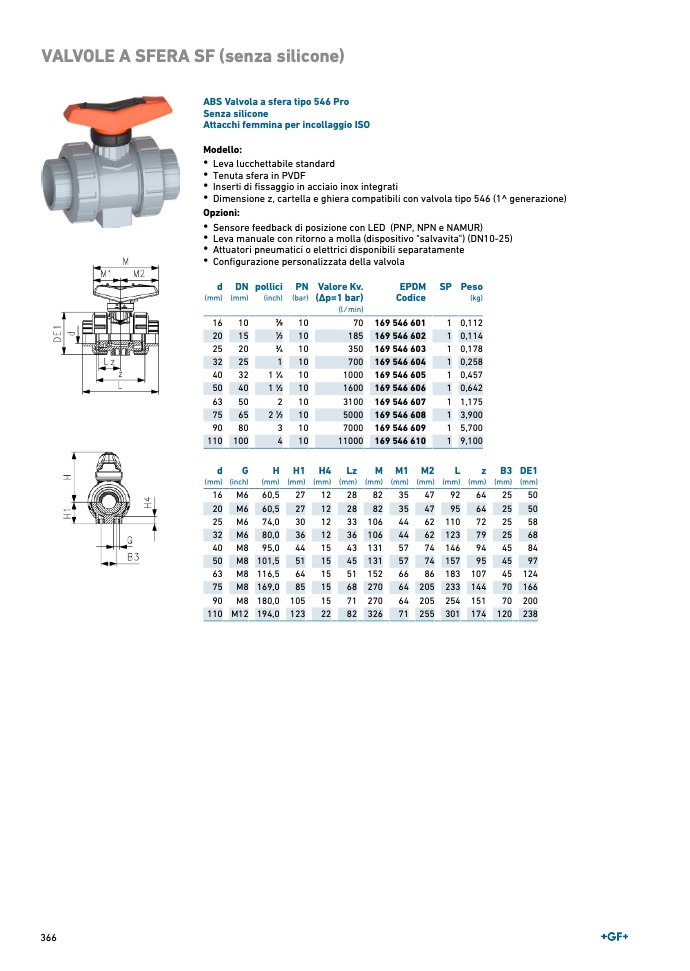

VALVOLE A SFERA SF (senza silicone
)
ABS Valvola a sfera tipo 546 Pro
Senza silicone
Attacchi femmina per incollaggio ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PVD
F
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
16
10
3∕8
10
70 169 546 601
1 0,112
20
15
1∕2
10
185 169 546 602
1 0,114
25
20
3∕4
10
350 169 546 603
1 0,178
32
25
1
10
700 169 546 604
1 0,258
40
32
1 1∕4
10
1000 169 546 605
1 0,457
50
40
1 1∕2
10
1600 169 546 606
1 0,642
63
50
2
10
3100 169 546 607
1 1,175
75
65
2 1∕2
10
5000 169 546 608
1 3,900
90
80
3
10
7000 169 546 609
1 5,700
110 100
4
10
11000 169 546 610
1 9,100
d
(mm
)
G
(inch)
H
(mm
)
H
1
(mm
)
H
4
(mm
)
Lz
(mm
)
M
(mm)
M1
(mm)
M2
(mm)
L
(mm)
z
(mm
)
B
3
(mm
)
DE1
(mm)
16 M6 60,5
27
12
28
82
35
47
92
64
25
5
0
20 M6 60,5
27
12
28
82
35
47
95
64
25
5
0
25 M6 74,0
30
12
33 106
44
62 110
72
25
5
8
32 M6 80,0
36
12
36 106
44
62 123
79
25
6
8
40 M8 95,0
44
15
43 131
57
74 146
94
45
8
4
50 M8 101,5
51
15
45 131
57
74 157
95
45
9
7
63 M8 116,5
64
15
51 152
66
86 183 107
45 124
75 M8 169,0
85
15
68 270
64 205 233 144
70 166
90 M8 180,0 105
15
71 270
64 205 254 151
70 200
110 M12 194,0 123
22
82 326
71 255 301 174 120 238
366
