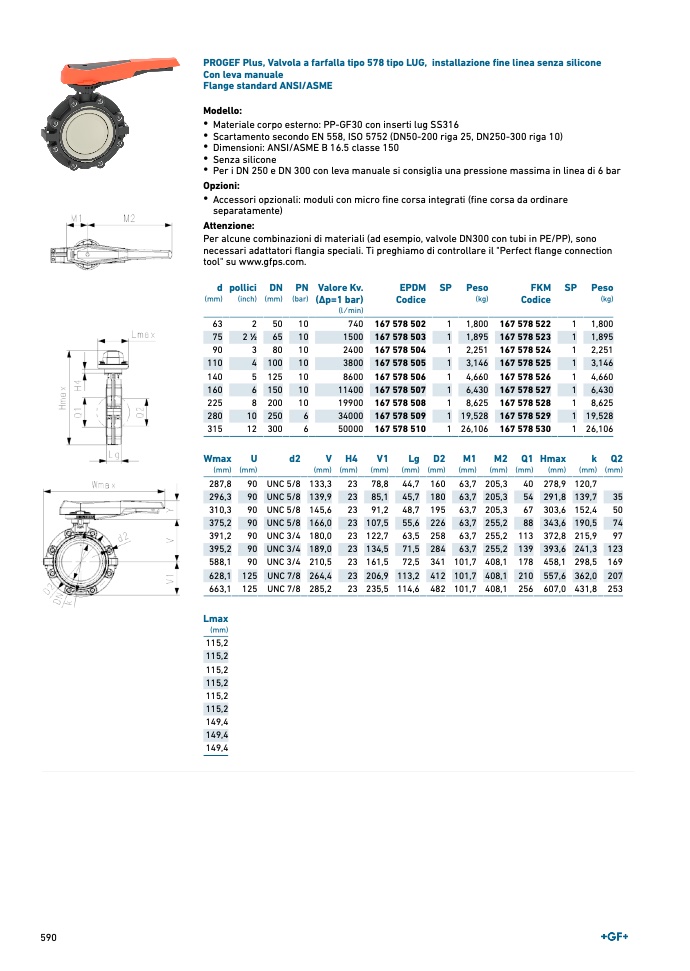

PROGEF Plus, Valvola a farfalla tipo 578 tipo LUG, installazione fine linea senza silicone
Con leva manuale
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Senza silicone
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente
)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
pollic
i
(inch)
D
N
(mm)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
FKM
Codice
SP Pes
o
(kg
)
63
2
50
10
740 167 578 502
1 1,800 167 578 522
1 1,80
0
75
2 1∕2
65
10
1500 167 578 503
1 1,895 167 578 523
1 1,89
5
90
3
80
10
2400 167 578 504
1 2,251 167 578 524
1 2,25
1
110
4 100
10
3800 167 578 505
1 3,146 167 578 525
1 3,14
6
140
5 125
10
8600 167 578 506
1 4,660 167 578 526
1 4,66
0
160
6 150
10
11400 167 578 507
1 6,430 167 578 527
1 6,43
0
225
8 200
10
19900 167 578 508
1 8,625 167 578 528
1 8,62
5
280
10 250
6
34000 167 578 509
1 19,528 167 578 529
1 19,52
8
315
12 300
6
50000 167 578 510
1 26,106 167 578 530
1 26,10
6
Wma
x
(mm
)
U
(mm)
d2
V
(mm)
H
4
(mm)
V1
(mm)
Lg
(mm)
D2
(mm)
M1
(mm)
M2
(mm)
Q1
(mm)
Hmax
(mm)
k
(mm
)
Q2
(mm)
287,8
90 UNC 5/8 133,3
23 78,8 44,7 160 63,7 205,3
40 278,9 120,
7
296,3
90 UNC 5/8 139,9
23 85,1 45,7 180 63,7 205,3
54 291,8 139,7
3
5
310,3
90 UNC 5/8 145,6
23 91,2 48,7 195 63,7 205,3
67 303,6 152,4
5
0
375,2
90 UNC 5/8 166,0
23 107,5 55,6 226 63,7 255,2
88 343,6 190,5
7
4
391,2
90 UNC 3/4 180,0
23 122,7 63,5 258 63,7 255,2 113 372,8 215,9
9
7
395,2
90 UNC 3/4 189,0
23 134,5 71,5 284 63,7 255,2 139 393,6 241,3 123
588,1
90 UNC 3/4 210,5
23 161,5 72,5 341 101,7 408,1 178 458,1 298,5 169
628,1 125 UNC 7/8 264,4
23 206,9 113,2 412 101,7 408,1 210 557,6 362,0 207
663,1 125 UNC 7/8 285,2
23 235,5 114,6 482 101,7 408,1 256 607,0 431,8 253
Lmax
(mm
)
115,
2
115,
2
115,
2
115,
2
115,
2
115,
2
149,
4
149,
4
149,
4
