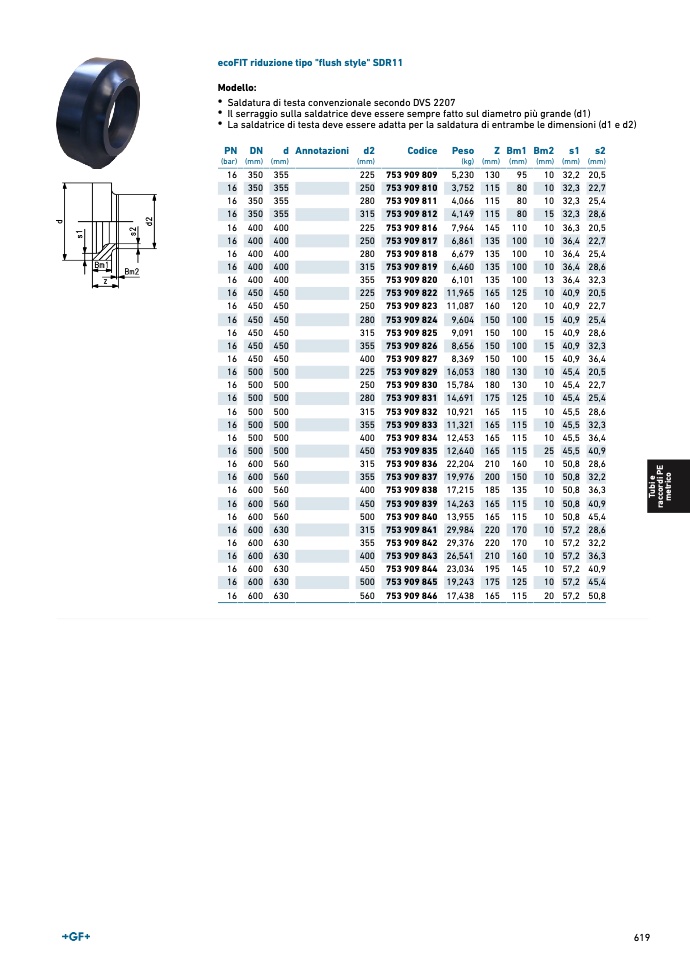

ecoFIT riduzione tipo "flush style" SDR1
1
Modello
:
• Saldatura di testa convenzionale secondo DVS 220
7
• Il serraggio sulla saldatrice deve essere sempre fatto sul diametro più grande (d1
)
• La saldatrice di testa deve essere adatta per la saldatura di entrambe le dimensioni (d1 e d2)
PN
(bar
)
D
N
(mm
)
d
(mm
)
Annotazioni d
2
(mm)
Codice Pes
o
(kg
)
Z
(mm
)
Bm
1
(mm)
Bm
2
(mm)
s1
(mm)
s2
(mm)
16 350 355
225 753 909 809 5,230 130
95
10 32,2 20,5
16 350 355
250 753 909 810 3,752 115
80
10 32,3 22,7
16 350 355
280 753 909 811 4,066 115
80
10 32,3 25,4
16 350 355
315 753 909 812 4,149 115
80
15 32,3 28,6
16 400 400
225 753 909 816 7,964 145 110
10 36,3 20,5
16 400 400
250 753 909 817 6,861 135 100
10 36,4 22,7
16 400 400
280 753 909 818 6,679 135 100
10 36,4 25,4
16 400 400
315 753 909 819 6,460 135 100
10 36,4 28,6
16 400 400
355 753 909 820 6,101 135 100
13 36,4 32,3
16 450 450
225 753 909 822 11,965 165 125
10 40,9 20,5
16 450 450
250 753 909 823 11,087 160 120
10 40,9 22,7
16 450 450
280 753 909 824 9,604 150 100
15 40,9 25,4
16 450 450
315 753 909 825 9,091 150 100
15 40,9 28,6
16 450 450
355 753 909 826 8,656 150 100
15 40,9 32,3
16 450 450
400 753 909 827 8,369 150 100
15 40,9 36,4
16 500 500
225 753 909 829 16,053 180 130
10 45,4 20,5
16 500 500
250 753 909 830 15,784 180 130
10 45,4 22,7
16 500 500
280 753 909 831 14,691 175 125
10 45,4 25,4
16 500 500
315 753 909 832 10,921 165 115
10 45,5 28,6
16 500 500
355 753 909 833 11,321 165 115
10 45,5 32,3
16 500 500
400 753 909 834 12,453 165 115
10 45,5 36,4
16 500 500
450 753 909 835 12,640 165 115
25 45,5 40,9
16 600 560
315 753 909 836 22,204 210 160
10 50,8 28,6
16 600 560
355 753 909 837 19,976 200 150
10 50,8 32,2
16 600 560
400 753 909 838 17,215 185 135
10 50,8 36,3
T
u
b
i
e
r
a
c
c
o
r
d
i
P
E
m
e
t
r
i
c
o
16 600 560
450 753 909 839 14,263 165 115
10 50,8 40,9
16 600 560
500 753 909 840 13,955 165 115
10 50,8 45,4
16 600 630
315 753 909 841 29,984 220 170
10 57,2 28,6
16 600 630
355 753 909 842 29,376 220 170
10 57,2 32,2
16 600 630
400 753 909 843 26,541 210 160
10 57,2 36,3
16 600 630
450 753 909 844 23,034 195 145
10 57,2 40,9
16 600 630
500 753 909 845 19,243 175 125
10 57,2 45,4
16 600 630
560 753 909 846 17,438 165 115
20 57,2 50,8
