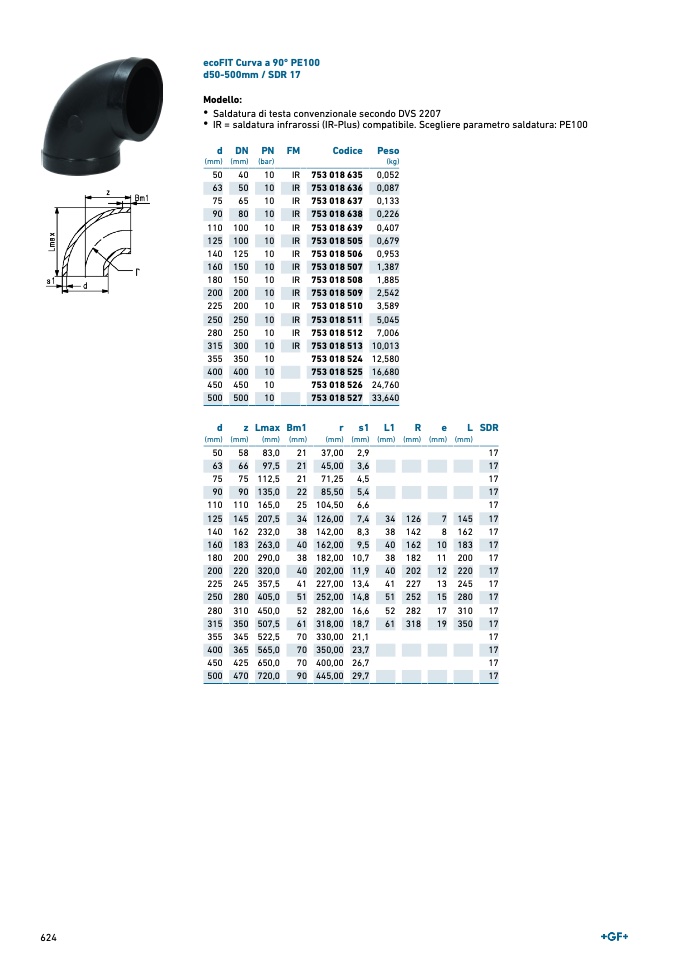

ecoFIT Curva a 90° PE100

d50-500mm / SDR 1

7

Modello:

• Saldatura di testa convenzionale secondo DVS 2207

• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100

d

(mm

)

D

N

(mm

)

P

N

(bar

)

FM

Codice Pes

o

(kg)

50

40

10

IR 753 018 635 0,052

63

50

10

IR 753 018 636 0,087

75

65

10

IR 753 018 637 0,133

90

80

10

IR 753 018 638 0,226

110 100

10

IR 753 018 639 0,407

125 100

10

IR 753 018 505 0,679

140 125

10

IR 753 018 506 0,953

160 150

10

IR 753 018 507 1,387

180 150

10

IR 753 018 508 1,885

200 200

10

IR 753 018 509 2,542

225 200

10

IR 753 018 510 3,589

250 250

10

IR 753 018 511 5,045

280 250

10

IR 753 018 512 7,006

315 300

10

IR 753 018 513 10,013

355 350

10

753 018 524 12,580

400 400

10

753 018 525 16,680

450 450

10

753 018 526 24,760

500 500

10

753 018 527 33,640

d

(mm

)

z

(mm

)

Lmax

(mm)

Bm

1

(mm

)

r

(mm

)

s

1

(mm

)

L1

(mm

)

R

(mm)

e

(mm)

L

(mm)

SD

R

50

58

83,0

21

37,00 2,9

1

7

63

66

97,5

21

45,00 3,6

1

7

75

75 112,5

21

71,25 4,5

1

7

90

90 135,0

22

85,50 5,4

1

7

110 110 165,0

25 104,50 6,6

1

7

125 145 207,5

34 126,00 7,4

34 126

7 145

1

7

140 162 232,0

38 142,00 8,3

38 142

8 162

1

7

160 183 263,0

40 162,00 9,5

40 162

10 183

1

7

180 200 290,0

38 182,00 10,7

38 182

11 200

1

7

200 220 320,0

40 202,00 11,9

40 202

12 220

1

7

225 245 357,5

41 227,00 13,4

41 227

13 245

1

7

250 280 405,0

51 252,00 14,8

51 252

15 280

1

7

280 310 450,0

52 282,00 16,6

52 282

17 310

1

7

315 350 507,5

61 318,00 18,7

61 318

19 350

1

7

355 345 522,5

70 330,00 21,1

1

7

400 365 565,0

70 350,00 23,7

1

7

450 425 650,0

70 400,00 26,7

1

7

500 470 720,0

90 445,00 29,7

1

7

624
