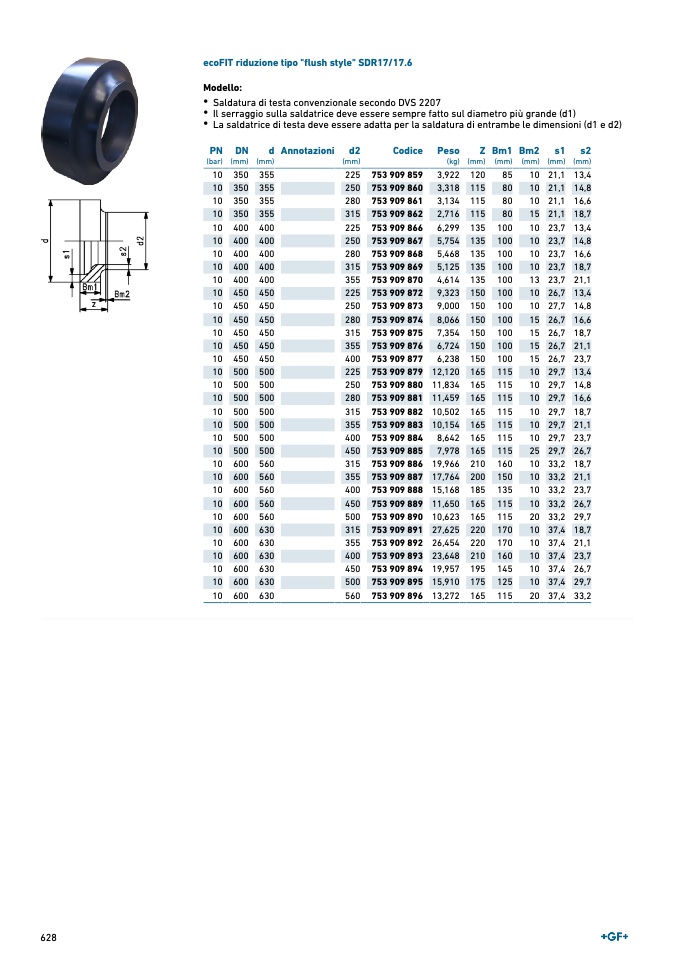

ecoFIT riduzione tipo "flush style" SDR17/17.6
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• Il serraggio sulla saldatrice deve essere sempre fatto sul diametro più grande (d1)
• La saldatrice di testa deve essere adatta per la saldatura di entrambe le dimensioni (d1 e d2
)
P
N
(bar)
D
N
(mm
)
d
(mm
)
Annotazioni d2
(mm
)
Codice Peso
(kg)
Z
(mm)
Bm
1
(mm
)
Bm
2
(mm)
s
1
(mm
)
s
2
(mm)
10 350 355
225 753 909 859 3,922 120
85
10 21,1 13,
4
10 350 355
250 753 909 860 3,318 115
80
10 21,1 14,
8
10 350 355
280 753 909 861 3,134 115
80
10 21,1 16,
6
10 350 355
315 753 909 862 2,716 115
80
15 21,1 18,
7
10 400 400
225 753 909 866 6,299 135 100
10 23,7 13,
4
10 400 400
250 753 909 867 5,754 135 100
10 23,7 14,
8
10 400 400
280 753 909 868 5,468 135 100
10 23,7 16,
6
10 400 400
315 753 909 869 5,125 135 100
10 23,7 18,
7
10 400 400
355 753 909 870 4,614 135 100
13 23,7 21,
1
10 450 450
225 753 909 872 9,323 150 100
10 26,7 13,
4
10 450 450
250 753 909 873 9,000 150 100
10 27,7 14,
8
10 450 450
280 753 909 874 8,066 150 100
15 26,7 16,
6
10 450 450
315 753 909 875 7,354 150 100
15 26,7 18,
7
10 450 450
355 753 909 876 6,724 150 100
15 26,7 21,
1
10 450 450
400 753 909 877 6,238 150 100
15 26,7 23,
7
10 500 500
225 753 909 879 12,120 165 115
10 29,7 13,
4
10 500 500
250 753 909 880 11,834 165 115
10 29,7 14,
8
10 500 500
280 753 909 881 11,459 165 115
10 29,7 16,
6
10 500 500
315 753 909 882 10,502 165 115
10 29,7 18,
7
10 500 500
355 753 909 883 10,154 165 115
10 29,7 21,
1
10 500 500
400 753 909 884 8,642 165 115
10 29,7 23,
7
10 500 500
450 753 909 885 7,978 165 115
25 29,7 26,
7
10 600 560
315 753 909 886 19,966 210 160
10 33,2 18,
7
10 600 560
355 753 909 887 17,764 200 150
10 33,2 21,
1
10 600 560
400 753 909 888 15,168 185 135
10 33,2 23,
7
10 600 560
450 753 909 889 11,650 165 115
10 33,2 26,
7
10 600 560
500 753 909 890 10,623 165 115
20 33,2 29,
7
10 600 630
315 753 909 891 27,625 220 170
10 37,4 18,
7
10 600 630
355 753 909 892 26,454 220 170
10 37,4 21,
1
10 600 630
400 753 909 893 23,648 210 160
10 37,4 23,
7
10 600 630
450 753 909 894 19,957 195 145
10 37,4 26,
7
10 600 630
500 753 909 895 15,910 175 125
10 37,4 29,
7
10 600 630
560 753 909 896 13,272 165 115
20 37,4 33,
2
