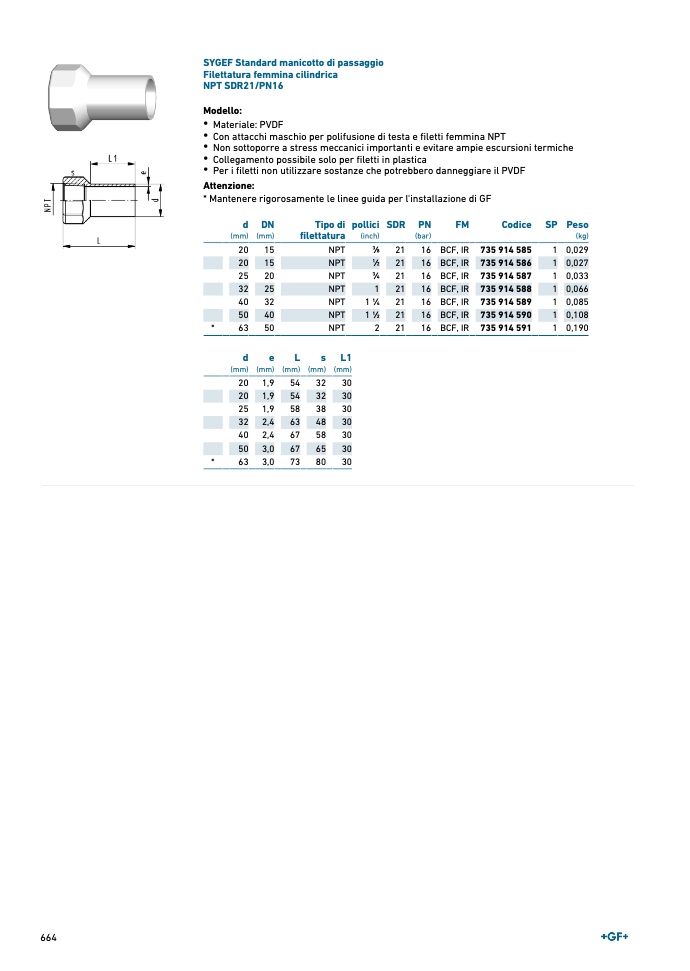

SYGEF Standard manicotto di passaggio
Filettatura femmina cilindrica
NPT SDR21/PN16
Modello:
• Materiale: PVDF
• Con attacchi maschio per polifusione di testa e filetti femmina NPT
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termich
e
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
Attenzione:
* Mantenere rigorosamente le linee guida per l'installazione di GF
d
(mm
)
D
N
(mm
)
Tipo d
i
filettatur
a
pollici
(inch)
SDR PN
(bar)
FM
Codice SP Pes
o
(kg)
20
15
NPT
3∕8
21
16 BCF, IR 735 914 585
1 0,029
20
15
NPT
1∕2
21
16 BCF, IR 735 914 586
1 0,027
25
20
NPT
3∕4
21
16 BCF, IR 735 914 587
1 0,033
32
25
NPT
1
21
16 BCF, IR 735 914 588
1 0,066
40
32
NPT
1 1∕4
21
16 BCF, IR 735 914 589
1 0,085
50
40
NPT
1 1∕2
21
16 BCF, IR 735 914 590
1 0,108
*
63
50
NPT
2
21
16 BCF, IR 735 914 591
1 0,190
d
(mm
)
e
(mm
)
L
(mm
)
s
(mm)
L1
(mm)
20 1,9
54
32
30
20 1,9
54
32
30
25 1,9
58
38
30
32 2,4
63
48
30
40 2,4
67
58
30
50 3,0
67
65
30
*
63 3,0
73
80
30
