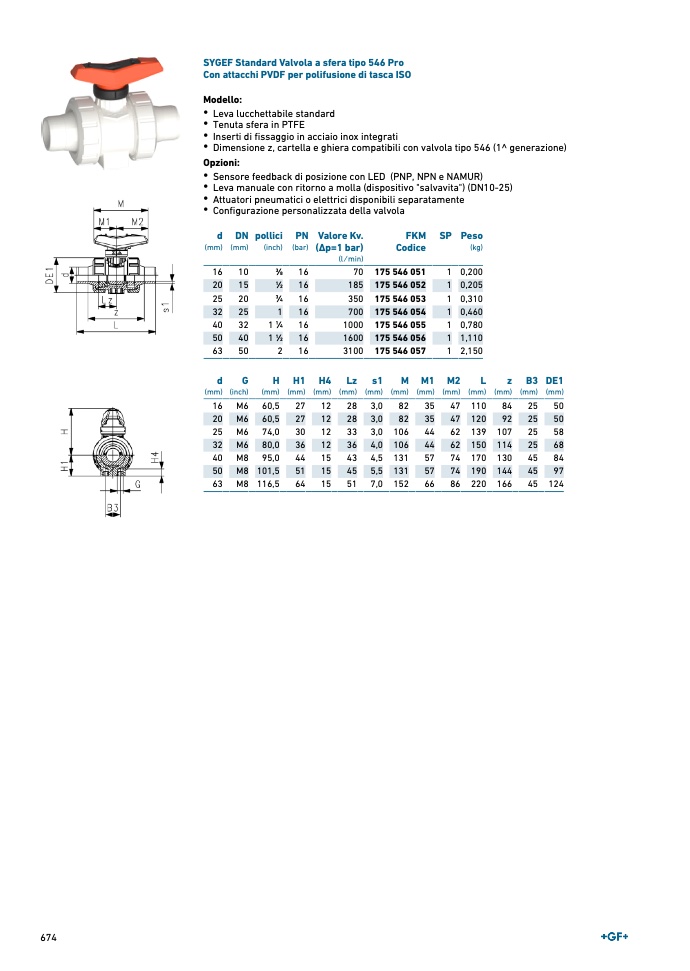

SYGEF Standard Valvola a sfera tipo 546 Pr
o
Con attacchi PVDF per polifusione di tasca IS
O
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
SP Peso
(kg)
16
10
3∕8
16
70 175 546 051
1 0,200
20
15
1∕2
16
185 175 546 052
1 0,205
25
20
3∕4
16
350 175 546 053
1 0,310
32
25
1
16
700 175 546 054
1 0,460
40
32
1 1∕4
16
1000 175 546 055
1 0,780
50
40
1 1∕2
16
1600 175 546 056
1 1,110
63
50
2
16
3100 175 546 057
1 2,150
d
(mm
)
G
(inch)
H
(mm
)
H
1
(mm
)
H
4
(mm
)
Lz
(mm
)
s1
(mm)
M
(mm)
M1
(mm)
M2
(mm)
L
(mm
)
z
(mm
)
B3
(mm)
DE1
(mm)
16 M6 60,5
27
12
28 3,0
82
35
47 110
84
25
5
0
20 M6 60,5
27
12
28 3,0
82
35
47 120
92
25
5
0
25 M6 74,0
30
12
33 3,0 106
44
62 139 107
25
5
8
32 M6 80,0
36
12
36 4,0 106
44
62 150 114
25
6
8
40 M8 95,0
44
15
43 4,5 131
57
74 170 130
45
8
4
50 M8 101,5
51
15
45 5,5 131
57
74 190 144
45
9
7
63 M8 116,5
64
15
51 7,0 152
66
86 220 166
45 124
