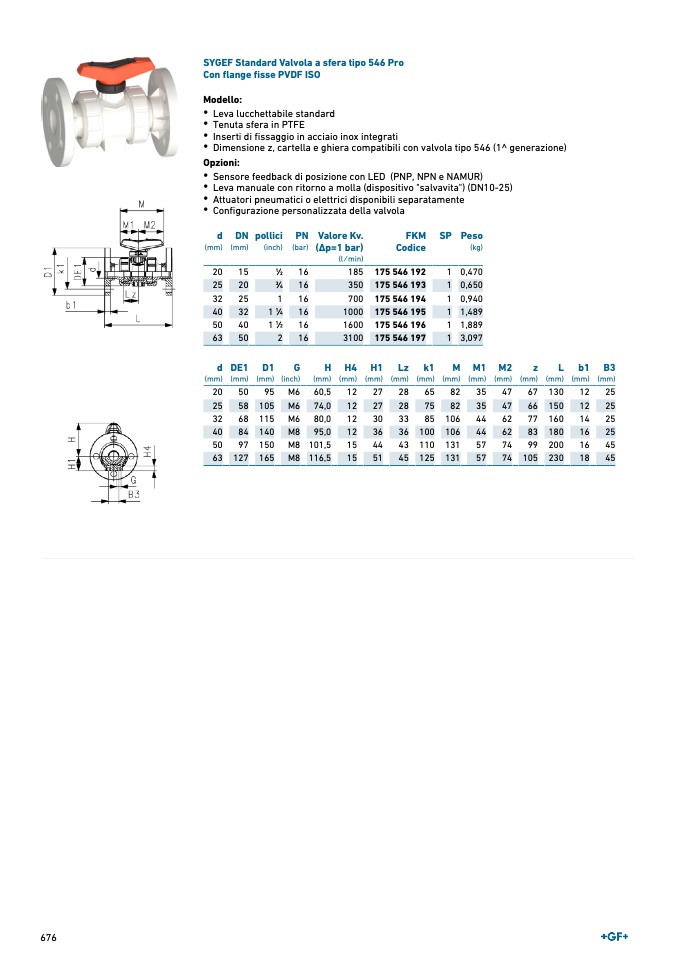

SYGEF Standard Valvola a sfera tipo 546 Pr
o
Con flange fisse PVDF ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
SP Peso
(kg)
20
15
1∕2
16
185 175 546 192
1 0,470
25
20
3∕4
16
350 175 546 193
1 0,650
32
25
1
16
700 175 546 194
1 0,940
40
32
1 1∕4
16
1000 175 546 195
1 1,489
50
40
1 1∕2
16
1600 175 546 196
1 1,889
63
50
2
16
3100 175 546 197
1 3,097
d
(mm
)
DE
1
(mm
)
D
1
(mm
)
G
(inch
)
H
(mm
)
H4
(mm
)
H
1
(mm)
Lz
(mm)
k
1
(mm)
M
(mm)
M1
(mm
)
M
2
(mm
)
z
(mm)
L
(mm)
b1
(mm
)
B3
(mm)
20
50
95 M6 60,5
12
27
28
65
82
35
47
67 130
12
2
5
25
58 105 M6 74,0
12
27
28
75
82
35
47
66 150
12
2
5
32
68 115 M6 80,0
12
30
33
85 106
44
62
77 160
14
2
5
40
84 140 M8 95,0
12
36
36 100 106
44
62
83 180
16
2
5
50
97 150 M8 101,5
15
44
43 110 131
57
74
99 200
16
4
5
63 127 165 M8 116,5
15
51
45 125 131
57
74 105 230
18
4
5
676
