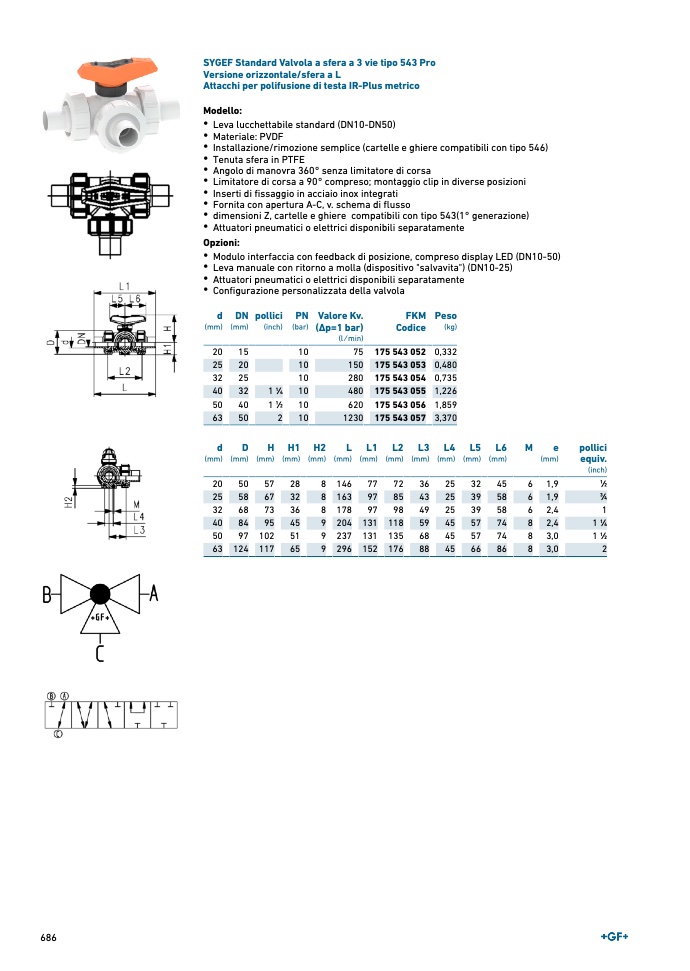

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a
L
Attacchi per polifusione di testa IR-Plus metrico
Modello:
• Leva lucchettabile standard (DN10-DN50)
• Materiale: PVDF
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546
)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di cors
a
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizion
i
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)
• Attuatori pneumatici o elettrici disponibili separatamente
Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
Peso
(kg)
20
15
10
75 175 543 052 0,332
25
20
10
150 175 543 053 0,480
32
25
10
280 175 543 054 0,735
40
32
1 1∕4
10
480 175 543 055 1,226
50
40
1 1∕2
10
620 175 543 056 1,859
63
50
2
10
1230 175 543 057 3,37
0
d
(mm
)
D
(mm
)
H
(mm
)
H
1
(mm
)
H
2
(mm)
L
(mm)
L1
(mm)
L2
(mm)
L
3
(mm
)
L
4
(mm
)
L5
(mm
)
L6
(mm)
M
e
(mm)
pollic
i
equiv.
(inch)
20
50
57
28
8 146
77
72
36
25
32
45
6 1,9
1∕2
25
58
67
32
8 163
97
85
43
25
39
58
6 1,9
3∕4
32
68
73
36
8 178
97
98
49
25
39
58
6 2,4
1
40
84
95
45
9 204 131 118
59
45
57
74
8 2,4
1 1∕4
50
97 102
51
9 237 131 135
68
45
57
74
8 3,0
1 1∕2
63 124 117
65
9 296 152 176
88
45
66
86
8 3,0
2
