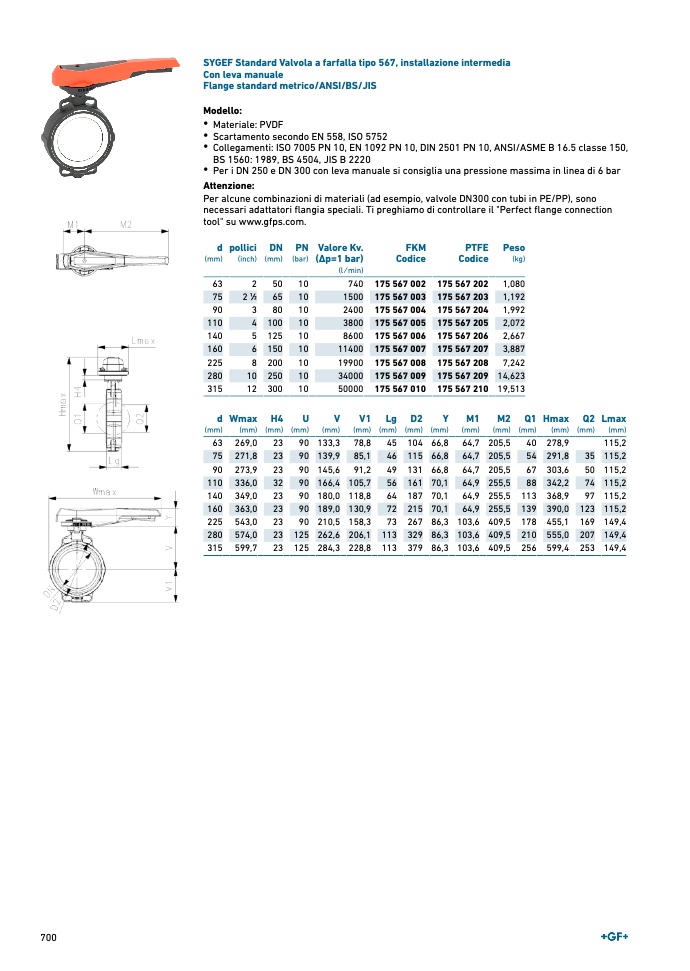

SYGEF Standard Valvola a farfalla tipo 567, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 222
0
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
pollic
i
(inch)
D
N
(mm)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
PTFE
Codice
Peso
(kg)
63
2
50
10
740 175 567 002 175 567 202 1,080
75
2 1∕2
65
10
1500 175 567 003 175 567 203 1,19
2
90
3
80
10
2400 175 567 004 175 567 204 1,99
2
110
4 100
10
3800 175 567 005 175 567 205 2,07
2
140
5 125
10
8600 175 567 006 175 567 206 2,66
7
160
6 150
10
11400 175 567 007 175 567 207 3,88
7
225
8 200
10
19900 175 567 008 175 567 208 7,24
2
280
10 250
10
34000 175 567 009 175 567 209 14,62
3
315
12 300
10
50000 175 567 010 175 567 210 19,51
3
d
(mm
)
Wmax
(mm)
H
4
(mm
)
U
(mm
)
V
(mm)
V1
(mm)
Lg
(mm)
D
2
(mm
)
Y
(mm
)
M1
(mm
)
M2
(mm
)
Q
1
(mm
)
Hma
x
(mm)
Q
2
(mm)
Lma
x
(mm)
63 269,0
23
90 133,3 78,8
45 104 66,8 64,7 205,5
40 278,9
115,2
75 271,8
23
90 139,9 85,1
46 115 66,8 64,7 205,5
54 291,8
35 115,2
90 273,9
23
90 145,6 91,2
49 131 66,8 64,7 205,5
67 303,6
50 115,2
110 336,0
32
90 166,4 105,7
56 161 70,1 64,9 255,5
88 342,2
74 115,2
140 349,0
23
90 180,0 118,8
64 187 70,1 64,9 255,5 113 368,9
97 115,2
160 363,0
23
90 189,0 130,9
72 215 70,1 64,9 255,5 139 390,0 123 115,2
225 543,0
23
90 210,5 158,3
73 267 86,3 103,6 409,5 178 455,1 169 149,4
280 574,0
23 125 262,6 206,1 113 329 86,3 103,6 409,5 210 555,0 207 149,4
315 599,7
23 125 284,3 228,8 113 379 86,3 103,6 409,5 256 599,4 253 149,4
