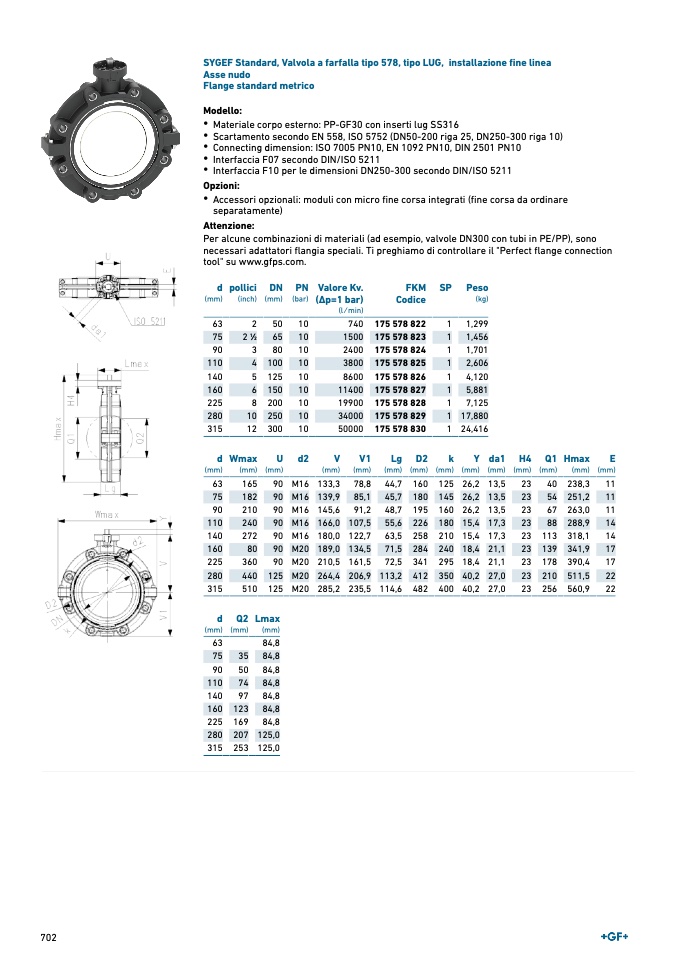

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Connecting dimension: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN1
0
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente
)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com
.
d
(mm
)
pollic
i
(inch)
D
N
(mm)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
SP Peso
(kg)
63
2
50
10
740 175 578 822
1 1,299
75
2 1∕2
65
10
1500 175 578 823
1 1,456
90
3
80
10
2400 175 578 824
1 1,701
110
4 100
10
3800 175 578 825
1 2,606
140
5 125
10
8600 175 578 826
1 4,120
160
6 150
10
11400 175 578 827
1 5,881
225
8 200
10
19900 175 578 828
1 7,125
280
10 250
10
34000 175 578 829
1 17,880
315
12 300
10
50000 175 578 830
1 24,416
d
(mm
)
Wmax
(mm)
U
(mm
)
d2
V
(mm)
V1
(mm)
Lg
(mm)
D
2
(mm)
k
(mm
)
Y
(mm
)
da1
(mm
)
H
4
(mm)
Q1
(mm)
Hma
x
(mm)
E
(mm)
63
165
90 M16 133,3 78,8 44,7 160 125 26,2 13,5
23
40 238,3
1
1
75
182
90 M16 139,9 85,1 45,7 180 145 26,2 13,5
23
54 251,2
1
1
90
210
90 M16 145,6 91,2 48,7 195 160 26,2 13,5
23
67 263,0
1
1
110
240
90 M16 166,0 107,5 55,6 226 180 15,4 17,3
23
88 288,9
1
4
140
272
90 M16 180,0 122,7 63,5 258 210 15,4 17,3
23 113 318,1
1
4
160
80
90 M20 189,0 134,5 71,5 284 240 18,4 21,1
23 139 341,9
1
7
225
360
90 M20 210,5 161,5 72,5 341 295 18,4 21,1
23 178 390,4
1
7
280
440 125 M20 264,4 206,9 113,2 412 350 40,2 27,0
23 210 511,5
2
2
315
510 125 M20 285,2 235,5 114,6 482 400 40,2 27,0
23 256 560,9
2
2
d
(mm
)
Q
2
(mm
)
Lmax
(mm)
63
84,8
75
35
84,8
90
50
84,8
110
74
84,8
140
97
84,8
160 123
84,8
225 169
84,8
280 207 125,0
315 253 125,0
702
