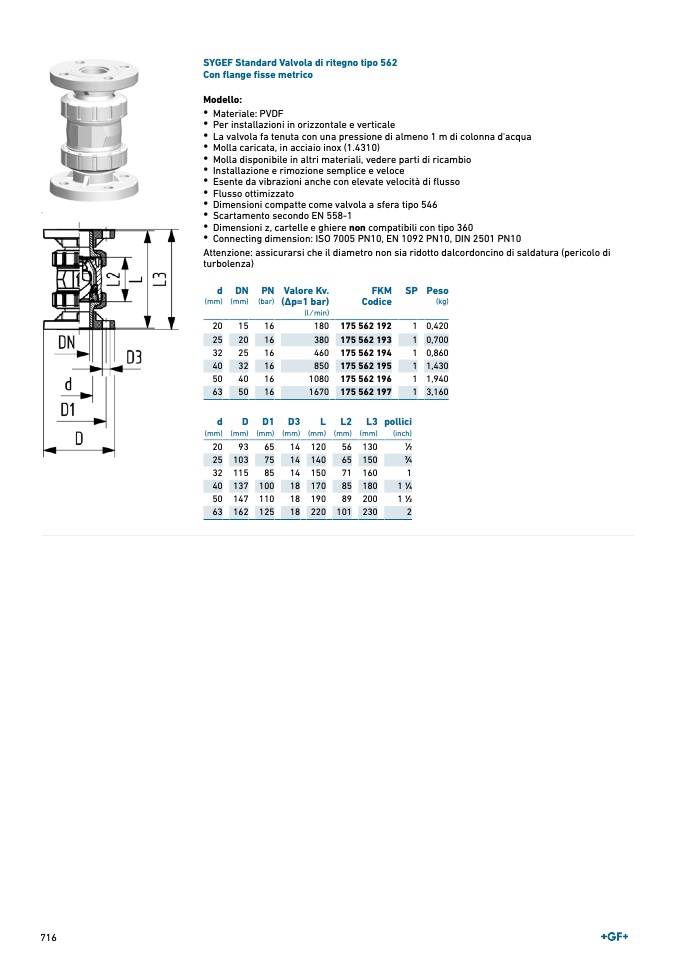

SYGEF Standard Valvola di ritegno tipo 56
2
Con flange fisse metrico
Modello:
• Materiale: PVDF
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambi
o
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di fluss
o
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Scartamento secondo EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 36
0
• Connecting dimension: ISO 7005 PN10, EN 1092 PN10, DIN 2501 PN1
0
Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo d
i
turbolenza)
d
(mm
)
D
N
(mm
)
P
N
(bar
)
Valore Kv.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
SP Pes
o
(kg)
20
15
16
180 175 562 192
1 0,420
25
20
16
380 175 562 193
1 0,700
32
25
16
460 175 562 194
1 0,860
40
32
16
850 175 562 195
1 1,430
50
40
16
1080 175 562 196
1 1,940
63
50
16
1670 175 562 197
1 3,160
d
(mm
)
D
(mm
)
D
1
(mm
)
D
3
(mm
)
L
(mm)
L2
(mm)
L3
(mm)
pollici
(inch)
20
93
65
14 120
56 130
1∕
2
25 103
75
14 140
65 150
3∕
4
32 115
85
14 150
71 160
1
40 137 100
18 170
85 180
1 1∕4
50 147 110
18 190
89 200
1 1∕2
63 162 125
18 220 101 230
2
