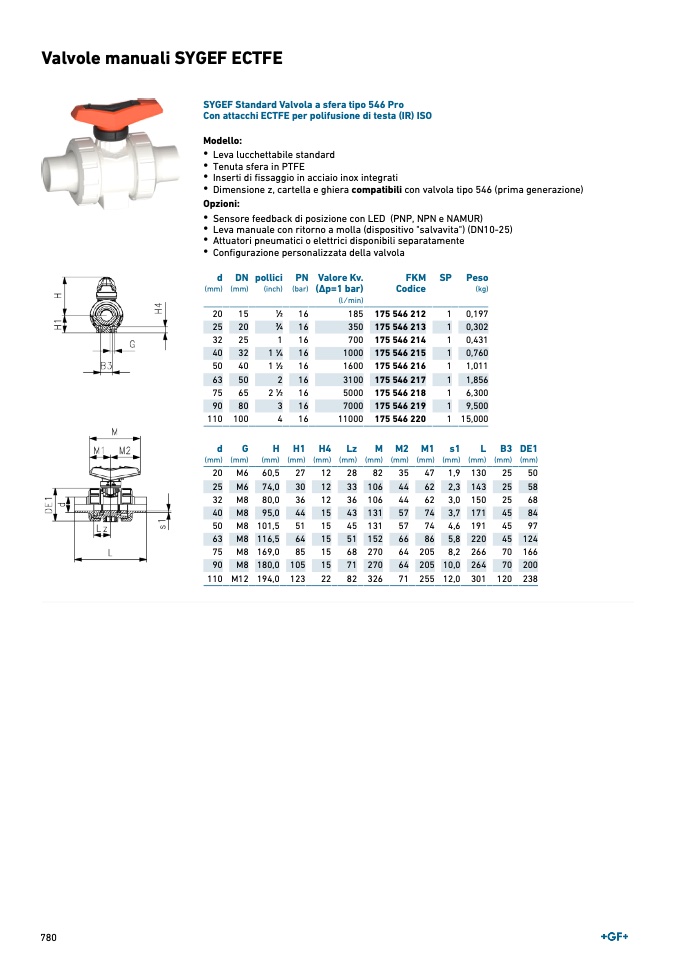

Valvole manuali SYGEF ECTF
E
SYGEF Standard Valvola a sfera tipo 546 Pr
o
Con attacchi ECTFE per polifusione di testa (IR) ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione
)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
FK
M
Codic
e
SP Peso
(kg)
20
15
1∕2
16
185 175 546 212
1 0,197
25
20
3∕4
16
350 175 546 213
1 0,302
32
25
1
16
700 175 546 214
1 0,431
40
32
1 1∕4
16
1000 175 546 215
1 0,760
50
40
1 1∕2
16
1600 175 546 216
1 1,011
63
50
2
16
3100 175 546 217
1 1,856
75
65
2 1∕2
16
5000 175 546 218
1 6,300
90
80
3
16
7000 175 546 219
1 9,500
110 100
4
16
11000 175 546 220
1 15,000
d
(mm
)
G
(mm
)
H
(mm
)
H
1
(mm
)
H
4
(mm
)
Lz
(mm
)
M
(mm)
M2
(mm)
M1
(mm)
s
1
(mm)
L
(mm
)
B
3
(mm
)
DE1
(mm)
20 M6 60,5
27
12
28
82
35
47 1,9 130
25
5
0
25 M6 74,0
30
12
33 106
44
62 2,3 143
25
5
8
32 M8 80,0
36
12
36 106
44
62 3,0 150
25
6
8
40 M8 95,0
44
15
43 131
57
74 3,7 171
45
8
4
50 M8 101,5
51
15
45 131
57
74 4,6 191
45
9
7
63 M8 116,5
64
15
51 152
66
86 5,8 220
45 124
75 M8 169,0
85
15
68 270
64 205 8,2 266
70 166
90 M8 180,0 105
15
71 270
64 205 10,0 264
70 200
110 M12 194,0 123
22
82 326
71 255 12,0 301 120 238
