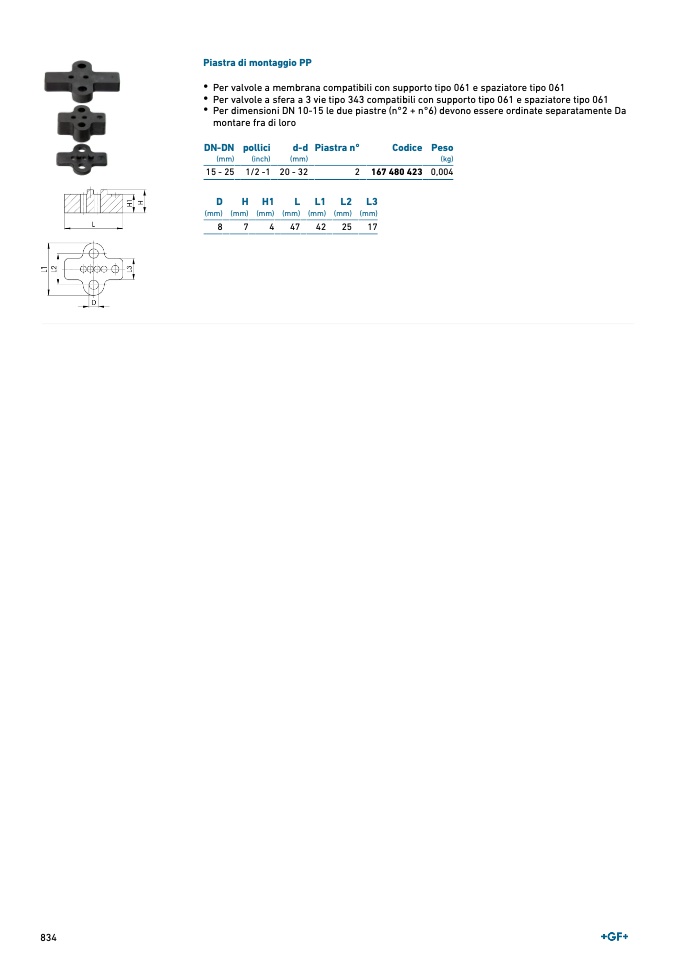

Piastra di montaggio PP

• Per valvole a membrana compatibili con supporto tipo 061 e spaziatore tipo 061

• Per valvole a sfera a 3 vie tipo 343 compatibili con supporto tipo 061 e spaziatore tipo 061

• Per dimensioni DN 10-15 le due piastre (n°2 + n°6) devono essere ordinate separatamente Da

montare fra di lor

o

DN-DN

(mm)

pollici

(inch)

d-

d

(mm

)

Piastra n°

Codice Peso

(kg)

15 - 25 1/2 -1 20 - 32

2 167 480 423 0,004

D

(mm

)

H

(mm

)

H1

(mm

)

L

(mm

)

L1

(mm)

L2

(mm)

L3

(mm)

8

7

4

47

42

25

1

7
