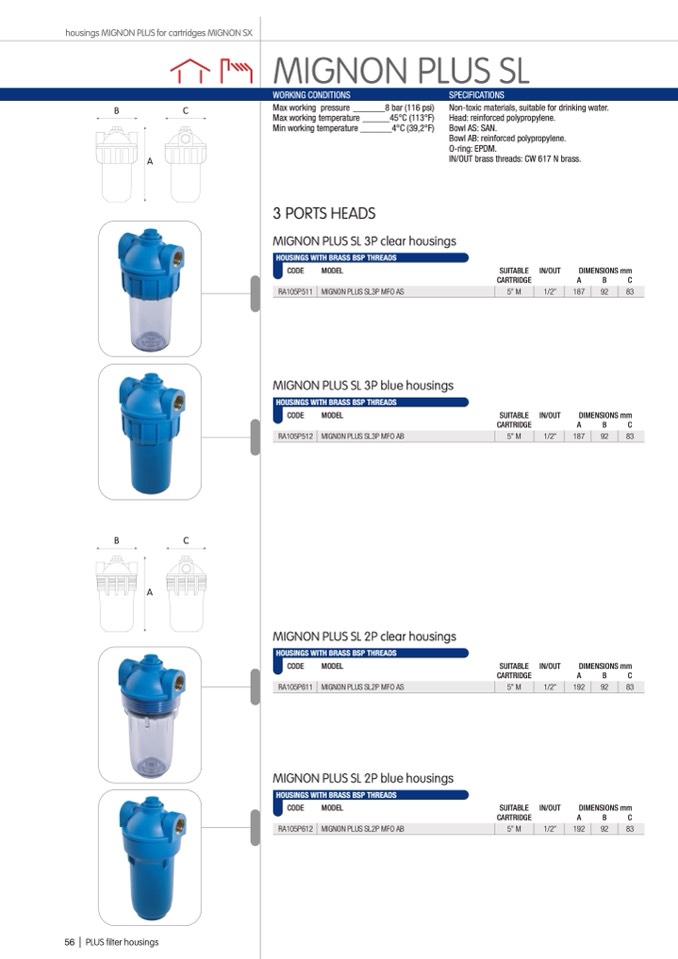

housings MIGNON PLUS for cartridges MIGNON SX

MIGNON PLUS SL

WORKING CONDITIONS

SPECIFICATIONS

B

C

A

B

C

A

56 | PLUS filter housings

Max working pressure _______8 bar (116 psi)

Max working temperature ______45°C (113°F)

Min working temperature _______4°C (39,2°F)

Non-toxic materials, suitable for drinking water.

Head: reinforced polypropylene.

Bowl AS: SAN.

Bowl AB: reinforced polypropylene.

O-ring: EPDM.

IN/OUT brass threads: CW 617 N brass.

3 PORTS HEADS

MIGNON PLUS SL 3P clear housings

HOUSINGS WITH BRASS BSP THREADS

CODE

MODEL

RA105P511 MIGNON PLUS SL3P MFO AS

MIGNON PLUS SL 3P blue housings

HOUSINGS WITH BRASS BSP THREADS

CODE

MODEL

RA105P512 MIGNON PLUS SL3P MFO AB

SUITABLE

CARTRIDGE

5” M

SUITABLE

CARTRIDGE

5” M

IN/OUT

1/2”

IN/OUT

1/2”

DIMENSIONS mm

A

B

C

187

92

83

DIMENSIONS mm

A

B

C

187

92

83

MIGNON PLUS SL 2P clear housings

HOUSINGS WITH BRASS BSP THREADS

CODE

MODEL

RA105P611 MIGNON PLUS SL2P MFO AS

MIGNON PLUS SL 2P blue housings

HOUSINGS WITH BRASS BSP THREADS

CODE

MODEL

RA105P612 MIGNON PLUS SL2P MFO AB

SUITABLE

CARTRIDGE

5” M

SUITABLE

CARTRIDGE

5” M

IN/OUT

1/2”

IN/OUT

1/2”

DIMENSIONS mm

A

B

C

192

92

83

DIMENSIONS mm

A

B

C

192

92

83
