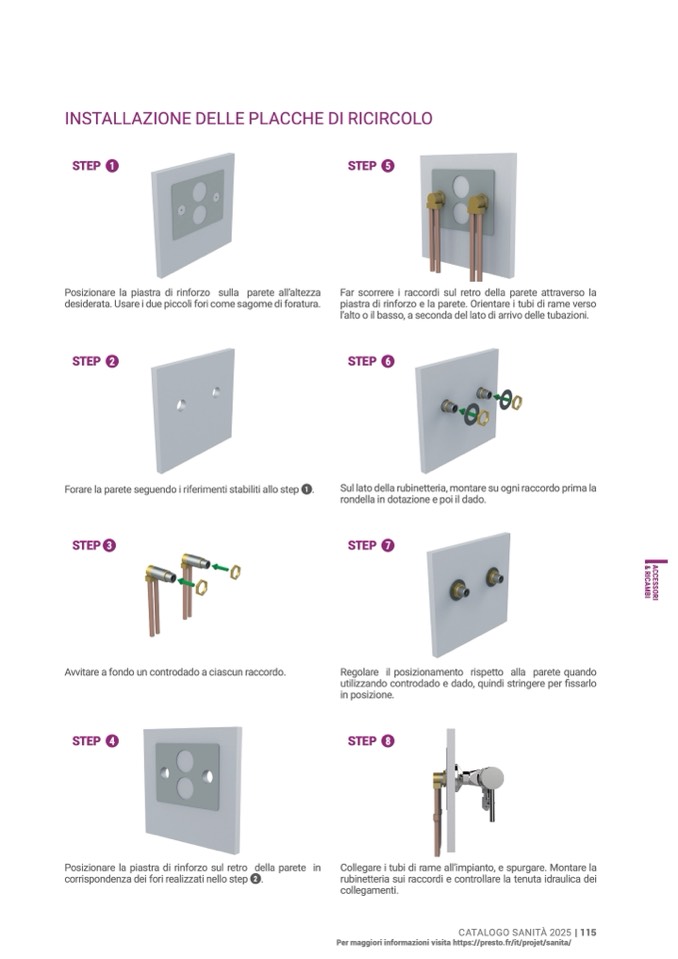

INSTALLAZIONE DELLE PLACCHE DI RICIRCOLO

STEP

1

STEP

5

Posizionare la piastra di rinforzo sulla parete all’altezza

desiderata. Usare i due piccoli fori come sagome di foratura

.

Far scorrere i raccordi sul retro della parete attraverso l

a

piastra di rinforzo e la parete. Orientare i tubi di rame vers

o

l’alto o il basso, a seconda del lato di arrivo delle tubazioni

.

STEP

2

STEP

6

Forare la parete seguendo i riferimenti stabiliti allo step 1 .

Sul lato della rubinetteria, montare su ogni raccordo prima l

a

rondella in dotazione e poi il dado

.

STEP

3

STEP

7

Avvitare a fondo un controdado a ciascun raccordo

.

Regolare il posizionamento rispetto alla parete quand

o

utilizzando controdado e dado, quindi stringere per

fissarl

o

in posizione

.

STEP

4

STEP

8

Posizionare la piastra di rinforzo sul retro

corrispondenza dei fori realizzati nello step

2

della parete

.

i

n

Collegare i tubi di rame all’impianto, e spurgare. Montare l

a

rubinetteria sui raccordi e controllare la tenuta idraulica dei

collegamenti

.
