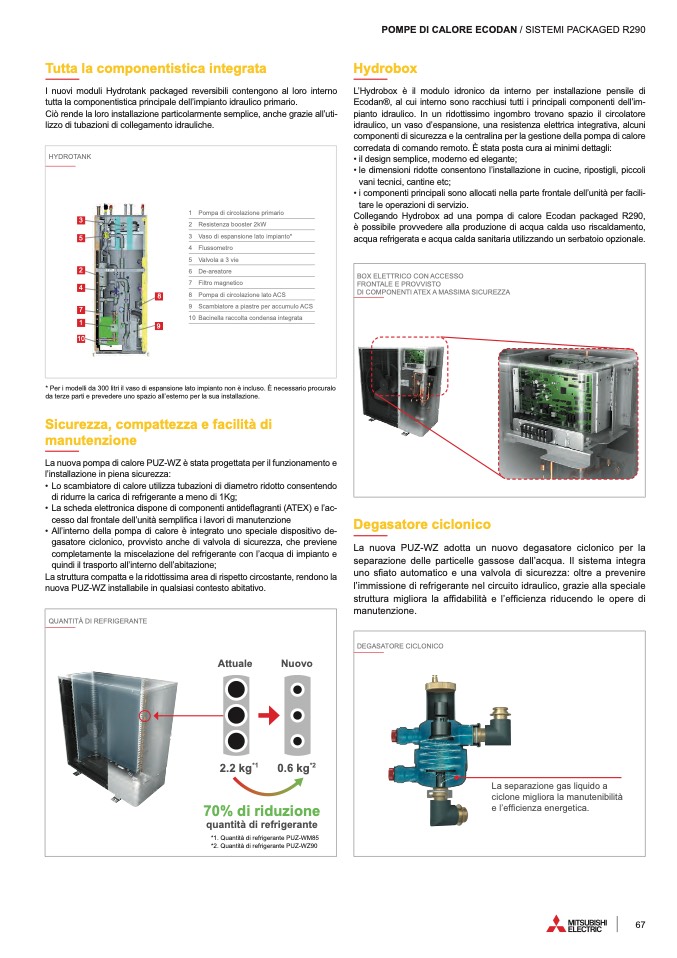

Tutta la componentistica integrata
I nuovi moduli Hydrotank packaged reversibili contengono al loro intern
o
tutta la componentistica principale dell’impianto idraulico primario
.
Ciò rende la loro installazione particolarmente semplice, anche grazie all’uti-
lizzo di tubazioni di collegamento idrauliche.
HYDROTANK
1 Pompa di circolazione primari
o
3
2
Resistenza booster 2k
W
5
3 Vaso di espansione lato impianto
*
4 Flussometr
o
5 Valvola a 3 vi
e
2
6 De-areator
e
7
Filtro magnetico
4
8
8 Pompa di circolazione lato AC
S
9 Scambiatore a piastre per accumulo AC
S
7
10 Bacinella raccolta condensa integrat
a
1
9
1
0
* Per i modelli da 300 litri il vaso di espansione lato impianto non è incluso. È necessario procural
o
da terze parti e prevedere uno spazio all’esterno per la sua installazione.
Sicurezza, compattezza e facilità d
i
manutenzione
La nuova pompa di calore PUZ-WZ è stata progettata per il funzionamento e
l’installazione in piena sicurezza
:
• Lo scambiatore di calore utilizza tubazioni di diametro ridotto consentendo
di ridurre la carica di refrigerante a meno di 1Kg
;
• La scheda elettronica dispone di componenti antideflagranti (ATEX) e l’ac-
cesso dal frontale dell’unità sempli
fica i lavori di manutenzione
• All’interno della pompa di calore è integrato uno speciale dispositivo de-
gasatore ciclonico, provvisto anche di valvola di sicurezza, che previene
completamente la miscelazione del refrigerante con l’acqua di impianto
e
quindi il trasporto all’interno dell’abitazione
;
La struttura compatta e la ridottissima area di rispetto circostante, rendono la
nuova PUZ-WZ installabile in qualsiasi contesto abitativo
.
QUANTITÀ DI REFRIGERANTE
Attuale
Nuov
o
2.2 kg*1 0.6 kg*
2
70% di riduzion
e
quantità di refrigerant
e
*1. Quantità di refrigerante PUZ-WM85
*2. Quantità di refrigerante PUZ-WZ90
POMPE DI CALORE ECODAN
/ SISTEMI PACKAGED R290
Hydrobox
L’Hydrobox è il modulo idronico da interno per installazione pensile d
i
Ecodan®, al cui interno sono racchiusi tutti i principali componenti dell’im
-
pianto idraulico. In un ridottissimo ingombro trovano spazio il circolator
e
idraulico, un vaso d’espansione, una resistenza elettrica integrativa, alcuni
componenti di sicurezza e la centralina per la gestione della pompa di calore
corredata di comando remoto. È stata posta cura ai minimi dettagli
:
•
il design semplice, moderno ed elegante
;
•
le dimensioni ridotte consentono l’installazione in cucine, ripostigli, piccol
i
vani tecnici, cantine etc
;
•
i componenti principali sono allocati nella parte frontale dell’unità per facili-
tare le operazioni di servizio.
Collegando Hydrobox ad una pompa di calore Ecodan packaged R290
,
è possibile provvedere alla produzione di acqua calda uso riscaldamento,
acqua refrigerata e acqua calda sanitaria utilizzando un serbatoio opzionale
.
BOX ELETTRICO CON ACCESSO
FRONTALE E PROVVIST
O
DI COMPONENTI ATEX A MASSIMA SICUREZZ
A
Degasatore ciclonic
o
La nuova PUZ-WZ adotta un nuovo degasatore ciclonico per l
a
separazione delle particelle gassose dall’acqua. Il sistema integr
a
uno s
fiato automatico e una valvola di sicurezza: oltre a prevenir
e
l’immissione di refrigerante nel circuito idraulico, grazie alla speciale
struttura migliora la af
fidabilità e l’efficienza riducendo le opere di
manutenzione
.
DEGASATORE CICLONICO
La separazione gas liquido
a
ciclone migliora la manutenibilit
à
e l’ef
ficienza energetica
.
