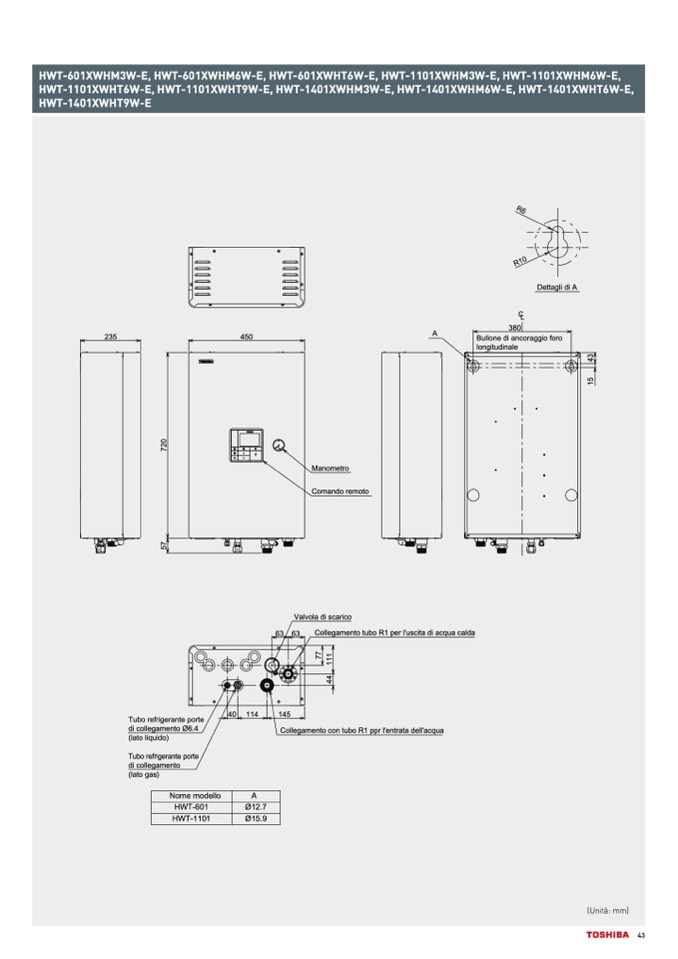

Dimensioni

HWT-601XWHM3W-E, HWT-601XWHM6W-E, HWT-601XWHT6W-E, HWT-1101XWHM3W-E, HWT-1101XWHM6W-E,

HWT-1101XWHT6W-E, HWT-1101XWHT9W-E, HWT-1401XWHM3W-E, HWT-1401XWHM6W-E, HWT-1401XWHT6W-E,

Unità idroelettrica - Unità a parete

HWT-1401XWHT9W-E

HWT-601XWHM3W-E, HWT-601XWHT6W-E

HWT-1101XWHM3W-E, HWT-1101XWHT6W-E, HWT-1101XWHT9W-E

R6

235

450

A

C

L

380

Bullone di ancoraggio foro

longitudinale

7

7

4

4

1

1

1

5

7

7

2

0

1

5

4

3

Tubo refrigerante porte

di collegamento Ø6.4

(lato liquido)

Tubo refrigerante porte

di collegamento

(lato gas)

Nome modello

HWT-601

HWT-1101

40 114

145

Collegamento con tubo R1 ppr l'entrata dell'acqua

A

Ø12.7

Ø15.9

63

Valvola di scarico

63

Collegamento tubo R1 per l'uscita di acqua calda

Manometro

Comando remoto

Dettagli di A

(Unità: mm)

43
