BOLLY
®
MURALE
P

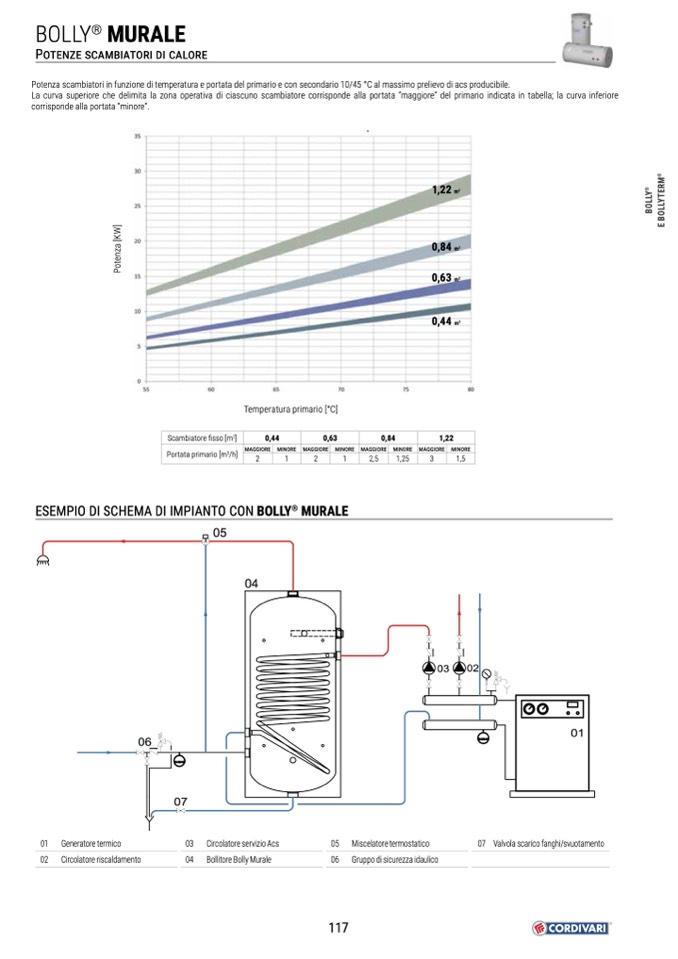

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.
Temperatura primario [°C]
1,22
m
2
0,84
m
2
0,63
m
2
0,44
m
2
Scambiatore fisso [m
2
]
0,44
0,63
0,84
1,22
Portata primario [m
3
/h]
2
1
2
1
2,5
1,25
3
1,5
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
MURALE
05
04
03
02
06
01
Valvola scarico fanghi/svuotamento
07
01 Generatore termico
02 Circolatore riscaldamento
03 Circolatore servizio Acs
04 Bollitore Bolly Murale
05 Miscelatore termostatico
07
06 Gruppo di sicurezza idaulico
117
