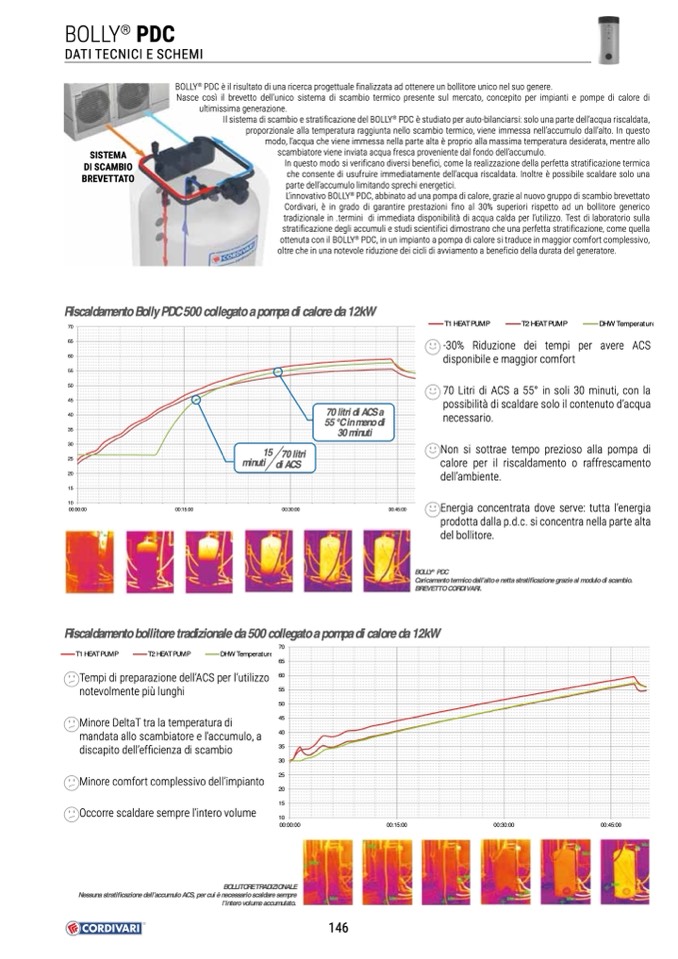

BOLLY
®
PDC
DATI TECNICI E SCHEMI
SISTEMA
DI SCAMBIO
BREVETTATO
BOLLY
®
PDC è il risultato di una ricerca progettuale finalizzata ad ottenere un bollitore unico nel suo genere.
Nasce così il brevetto dell’unico sistema di scambio termico presente sul mercato, concepito per impianti e pompe di calore di
ultimissima generazione.
Il sistema di scambio e stratificazione del BOLLY
®
PDC è studiato per auto-bilanciarsi: solo una parte dell’acqua riscaldata,
proporzionale alla temperatura raggiunta nello scambio termico, viene immessa nell’accumulo dall’alto. In questo
modo, l’acqua che viene immessa nella parte alta è proprio alla massima temperatura desiderata, mentre allo
scambiatore viene inviata acqua fresca proveniente dal fondo dell’accumulo.
In questo modo si verificano diversi benefici, come la realizzazione della perfetta stratificazione termica
che consente di usufruire immediatamente dell’acqua riscaldata. Inoltre è possibile scaldare solo una
parte dell’accumulo limitando sprechi energetici.
L’innovativo BOLLY
®
PDC, abbinato ad una pompa di calore, grazie al nuovo gruppo di scambio brevettato
Cordivari, è in grado di garantire prestazioni fino al 30% superiori rispetto ad un bollitore generico
tradizionale in .termini di immediata disponibilità di acqua calda per l’utilizzo. Test di laboratorio sulla
stratificazione degli accumuli e studi scientifici dimostrano che una perfetta stratificazione, come quella
ottenuta con il BOLLY
®
PDC, in un impianto a pompa di calore si traduce in maggior comfort complessivo,
oltre che in una notevole riduzione dei cicli di avviamento a beneficio della durata del generatore.
Riscaldamento Bolly PDC 500 collegato a pompa di calore da 12kW
70
65
60
55
50
45
40
35
30
25
20
15
10
00:00:00
70 litri di ACS a
55 °C in meno di
30 minuti
T1 HEAT PUMP
T2 HEAT PUMP
DHW Temperature
-30% Riduzione dei tempi per avere ACS
disponibile e maggior comfort
70 Litri di ACS a 55° in soli 30 minuti, con la
possibilità di scaldare solo il contenuto d’acqua
necessario.
Non si sottrae tempo prezioso alla pompa di
calore per il riscaldamento o raffrescamento
dell’ambiente.
Energia concentrata dove serve: tutta l’energia
prodotta dalla p.d.c. si concentra nella parte alta
del bollitore.
BOLLY
®
PDC
Caricamento termico dall’alto e netta stratificazione grazie al modulo di scambio.
BREVETTO CORDIVARI.
00:15:00
00:45:00
15
minuti
70 litri
di ACS
00:30:00
Riscaldamento bollitore tradizionale da 500 collegato a pompa di calore da 12kW
70
T1 HEAT PUMP
T2 HEAT PUMP
DHW Temperature
65
Tempi di preparazione dell’ACS per l’utilizzo
60
notevolmente più lunghi
Minore DeltaT tra la temperatura di
mandata allo scambiatore e l’accumulo, a
discapito dell’efficienza di scambio
55
50
45
40
35
30
25
20
15
10
00:00:00
Minore comfort complessivo dell’impianto
Occorre scaldare sempre l’intero volume
BOLLITORE TRADIZIONALE
Nessuna stratificazione dell’accumulo ACS, per cui è necessario scaldare sempre
l’intero volume accumulato.
146
00:15:00
00:30:00
00:45:00
