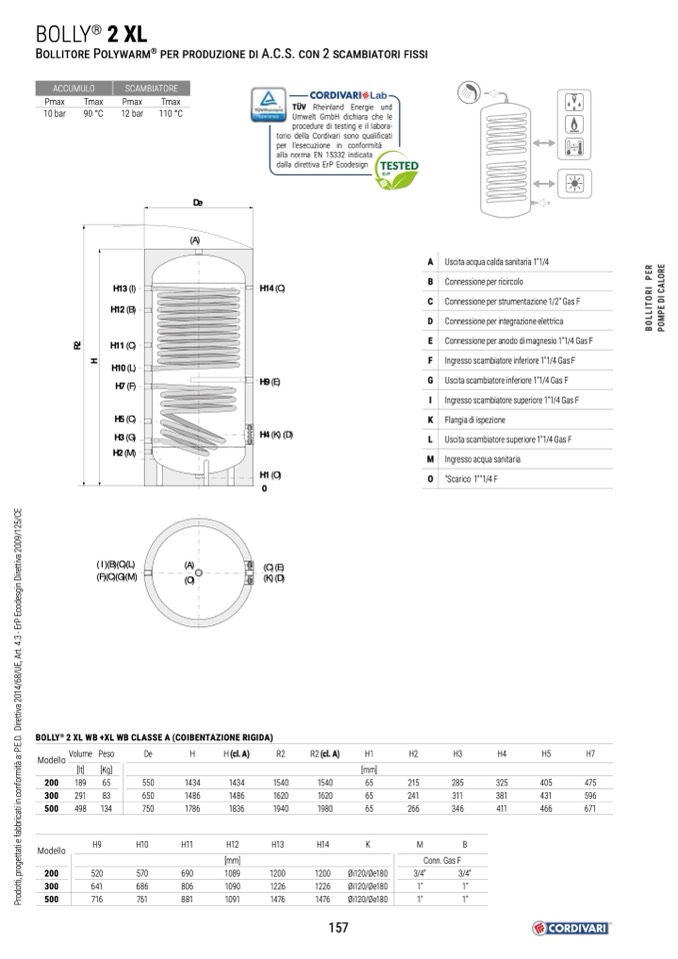

BOLLY

®

2 XL

B P

®

A.C.S. 2

ACCUMULO

SCAMBIATORE

Pmax

10 bar

Tmax

90 °C

Pmax

12 bar

Tmax

110 °C

TÜV Rheinland Energie und

Umwelt GmbH dichiara che le

procedure di testing e il labora-

torio della Cordivari sono qualificati

per l’esecuzione in conformità

alla norma EN 15332 indicata

dalla direttiva ErP Ecodesign

H13 (I)

H12 (B)

H11 (C)

H10 (L)

H7 (F)

H5 (C)

H3 (G)

H2 (M)

H14 (C)

H9 (E)

H4 (K) (D)

H1 (O)

0

(C) (E)

(K) (D)

A

B

C

D

E

F

G

I

K

L

M

O

Uscita acqua calda sanitaria 1"1/4

Connessione per ricircolo

Connessione per strumentazione 1/2" Gas F

Connessione per integrazione elettrica

Connessione per anodo di magnesio 1"1/4 Gas F

Ingresso scambiatore inferiore 1"1/4 Gas F

Uscita scambiatore inferiore 1"1/4 Gas F

Ingresso scambiatore superiore 1"1/4 Gas F

Flangia di ispezione

Uscita scambiatore superiore 1"1/4 Gas F

Ingresso acqua sanitaria

"Scarico 1""1/4 F

( I )(B)(C)(L)

(F)(C)(G)(M)

(A)

(O)

BOLLY

®

2 XL WB +XL WB CLASSE A (COIBENTAZIONE RIGIDA)

Modello

Volume Peso

De

H

H(cl.A)

R2

R2(cl.A)

H1

H2

H3

H4

H5

H7

De

(A)

[lt]

[Kg]

200

189

65

550

1434

1434

1540

1540

65

215

285

325

405

475

300

291

83

650

1486

1486

1620

1620

65

241

311

381

431

596

500

498

134

750

1786

1836

1940

1980

65

266

346

411

466

671

Modello

H9

H10

H11

H12

H13

H14

[mm]

K

M

B

Conn. Gas F

Øi120/Øe180

3/4"

3/4"

Øi120/Øe180

1"

1"

Øi120/Øe180

1"

1"

[mm]

200

520

570

690

1089

1200

1200

300

641

686

806

1090

1226

1226

500

716

761

881

1091

1476

1476
