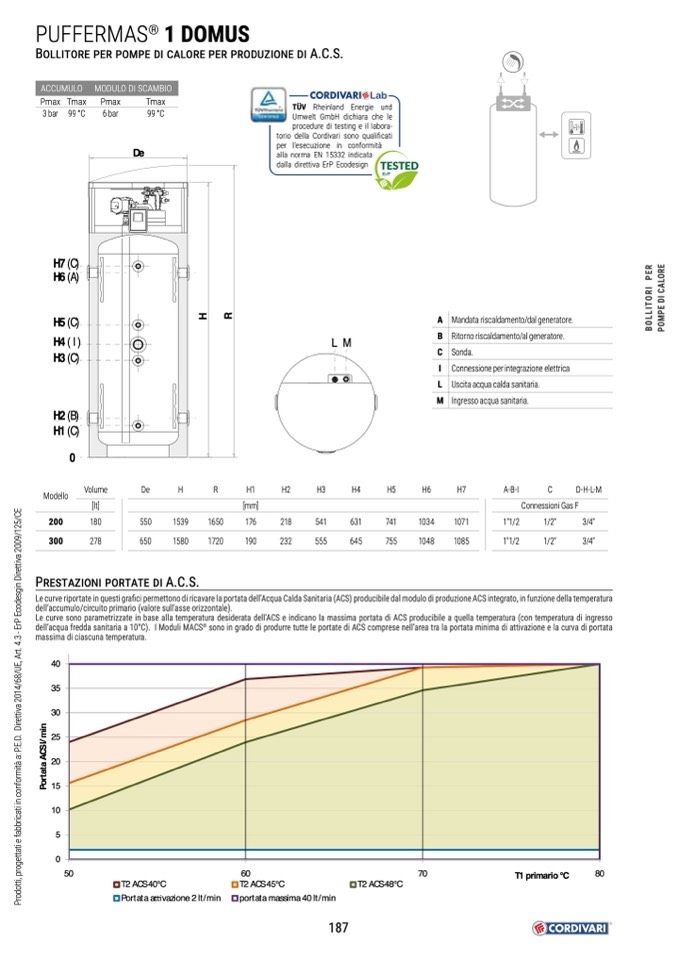

PUFFERMAS
®
1 DOMUS
B A.C.S.
ACCUMULO MODULO DI SCAMBIO
Pmax Tmax
Pmax
Tmax
3bar 99°C
6bar
99°C
H7 (C)
H6 (A)
TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualificati
per l’esecuzione in conformità
De
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
H5 (C)
H4(I)
LM
H3 (C)
H2 (B)
H1 (C)
0
A Mandata riscaldamento/dal generatore.
B Ritorno riscaldamento/al generatore.
C Sonda.
I Connessione per integrazione elettrica
L Uscita acqua calda sanitaria.
M Ingresso acqua sanitaria.
40
35
30
25
20
15
10
5
0
50
60
70
T2 ACS 45°C
T2 ACS 48°C
portata massima 40 lt/min
T1 primario °C
80
Volume
De
H
R
H1
H2
H3
H4
H5
H6
H7
A-B-I
C
D-H-L-M
[lt]
[mm]
Connessioni Gas F
Modello
200
180
550
1539
1650
176
218
541
631
741
1034
1071
1"1/2
1/2"
3/4"
300
278
650
1580
1720
190
232
555
645
755
1048
1085
1"1/2
1/2"
3/4"
P A.C.S.
Le curve riportate in questi grafici permettono di ricavare la portata dell’Acqua Calda Sanitaria (ACS) producibile dal modulo di produzione ACS integrato, in funzione della temperatura
dell’accumulo/circuito primario (valore sull’asse orizzontale).
Le curve sono parametrizzate in base alla temperatura desiderata dell’ACS e indicano la massima portata di ACS producibile a quella temperatura (con temperatura di ingresso
dell’acqua fredda sanitaria a 10°C). I Moduli MACS
®
sono in grado di produrre tutte le portate di ACS comprese nell’area tra la portata minima di attivazione e la curva di portata
massima di ciascuna temperatura.
T2 ACS 40°C
Portata a�vazione 2 lt/min
P
r
o
d
o
t
t
i
,
p
r
o
g
e
t
t
a
t
i
e
f
