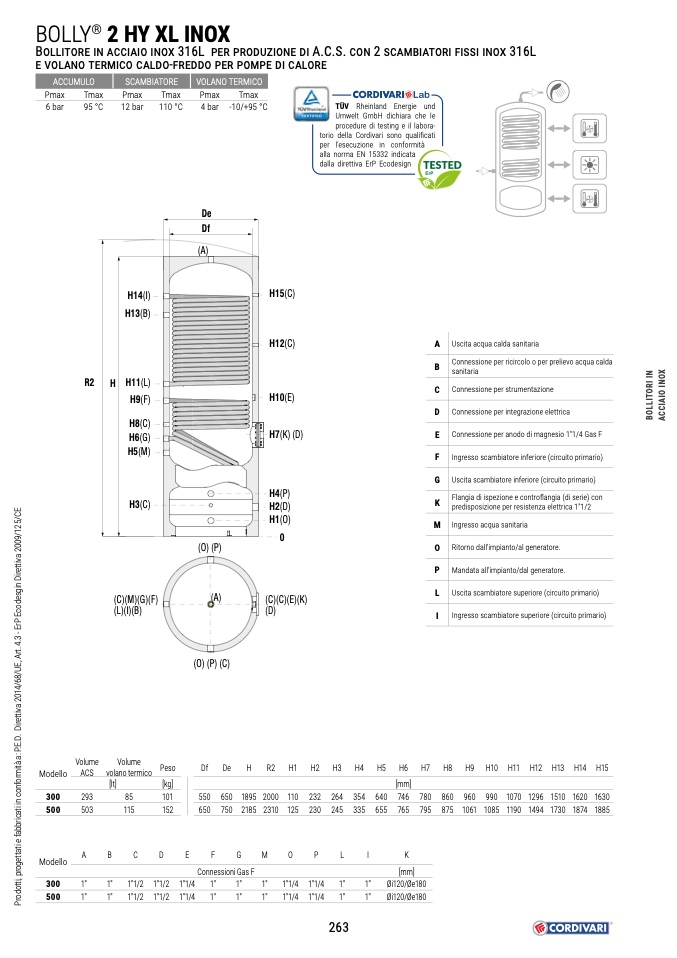

BOLLY
®
2 HY XL INOX
B 316L A.C.S. 2 316L
-
ACCUMULO
SCAMBIATORE
VOLANO TERMICO
Pmax
Tmax
Pmax
Tmax
Pmax
Tmax
6 bar
95 °C
12 bar
110 °C
4 bar -10/+95 °C
TÜV Rheinland Energie und
Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualificati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
Volume
Modello ACS
300
293
500
503
Volume
Peso
volano termico
[lt]
[kg]
85
101
115
152
Df
De
H
R2
H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15
[mm]
550 650 1895 2000 110 232 264 354 640 746 780 860 960 990 1070 1296 1510 1620 1630
650 750 2185 2310 125 230 245 335 655 765 795 875 1061 1085 1190 1494 1730 1874 1885
H13(B)
R2
H H11(L)
H9(F)
A Uscita acqua calda sanitaria
De
Df
(A)
H14(I)
H15(C)
H12(C)
H10(E)
H7(K) (D)
H4(P)
H2(D)
H1(O)
0
(C)(C)(E)(K)
(D)
H8(C)
H6(G)
H5(M)
H3(C)
(C)(M)(G)(F)
(L)(I)(B)
(O) (P)
(A)
(O) (P) (C)
A
B
C
D
E
F
G
M
O
P
L
I
K
Modello
300
1"
1"
1"1/2 1"1/2 1"1/4
1"
1"
1"
1"1/4 1"1/4
1"
1"
Øi120/Øe180
Connessioni Gas F
[mm]
500
1"
1"
1"1/2 1"1/2 1"1/4
1"
1"
1"
1"1/4 1"1/4
1"
1"
Øi120/Øe180
263
Connessione per ricircolo o per prelievo acqua calda
sanitaria
C Connessione per strumentazione
D Connessione per integrazione elettrica
E Connessione per anodo di magnesio 1"1/4 Gas F
F Ingresso scambiatore inferiore (circuito primario)
G Uscita scambiatore inferiore (circuito primario)
K
Flangia di ispezione e controflangia (di serie) con
predisposizione per resistenza elettrica 1"1/2
M Ingresso acqua sanitaria
O Ritorno dall'impianto/al generatore.
P Mandata all'impianto/dal generatore.
L Uscita scambiatore superiore (circuito primario)
I Ingresso scambiatore superiore (circuito primario)
