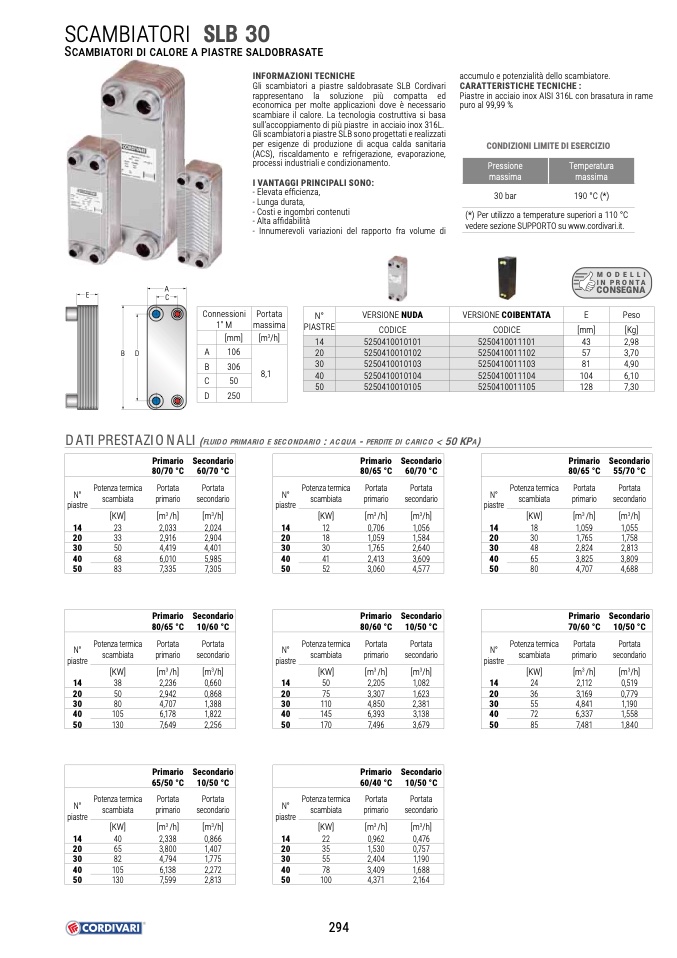

SCAMBIATORI SLB 30
S
INFORMAZIONI TECNICHE
Gli scambiatori a piastre saldobrasate SLB Cordivari
rappresentano la soluzione più compatta ed
economica per molte applicazioni dove è necessario
scambiare il calore. La tecnologia costruttiva si basa
sull’accoppiamento di più piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di produzione di acqua calda sanitaria
(ACS), riscaldamento e refrigerazione, evaporazione,
processi industriali e condizionamento.
I VANTAGGI PRINCIPALI SONO:
- Elevata efficienza,
- Lunga durata,
- Costi e ingombri contenuti
- Alta affidabilità
- Innumerevoli variazioni del rapporto fra volume di
accumulo e potenzialità dello scambiatore.
CARATTERISTICHE TECNICHE :
Piastre in acciaio inox AISI 316L con brasatura in rame
puro al 99,99 %
CONDIZIONI LIMITE DI ESERCIZIO
Pressione
massima
Temperatura
massima
30 bar
190 °C (*)
E
A
C
(*) Per utilizzo a temperature superiori a 110 °C
vedere sezione SUPPORTO su www.cordivari.it.
MODELLI
IN PRONTA
CONSEGNA
Connessioni
1" M
Portata
massima
[mm]
[m
3
/h]
A
106
8,1
B
306
C
50
D
250
N°
PIASTRE
VERSIONE NUDA
VERSIONE COIBENTATA
E
Peso
CODICE
CODICE
[mm]
[Kg]
14
5250410010101
5250410011101
43
2,98
20
5250410010102
5250410011102
57
3,70
30
5250410010103
5250410011103
81
4,90
40
5250410010104
5250410011104
104
6,10
50
5250410010105
5250410011105
128
7,30
B
D
DATI PRESTAZIONALI (
FLUIDO PRIMARIO E SECONDARIO
:
ACQUA
-
PERDITE DI CARICO
< 50 KP
A
)
Primario Secondario
80/70 °C 60/70 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
23
Portata
primario
[m
3
/h]
2,033
Portata
secondario
[m
3
/h]
2,024
20
33
2,916
2,904
30
50
4,419
4,401
40
68
6,010
5,985
50
83
7,335
7,305
Primario Secondario
80/65 °C 60/70 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
12
Portata
primario
[m
3
/h]
0,706
Portata
secondario
[m
3
/h]
1,056
20
18
1,059
1,584
30
30
1,765
2,640
40
41
2,413
3,609
50
52
3,060
4,577
Primario Secondario
80/65 °C 55/70 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
18
Portata
primario
[m
3
/h]
1,059
Portata
secondario
[m
3
/h]
1,055
20
30
1,765
1,758
30
48
2,824
2,813
40
65
3,825
3,809
50
80
4,707
4,688
Primario Secondario
80/65 °C 10/60 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
38
Portata
primario
[m
3
/h]
2,236
Portata
secondario
[m
3
/h]
0,660
20
50
2,942
0,868
30
80
4,707
1,388
40
105
6,178
1,822
50
130
7,649
2,256
Primario Secondario
80/60 °C 10/50 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
50
Portata
primario
[m
3
/h]
2,205
Portata
secondario
[m
3
/h]
1,082
20
75
3,307
1,623
30
110
4,850
2,381
40
145
6,393
3,138
50
170
7,496
3,679
Primario Secondario
70/60 °C 10/50 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
24
Portata
primario
[m
3
/h]
2,112
Portata
secondario
[m
3
/h]
0,519
20
36
3,169
0,779
30
55
4,841
1,190
40
72
6,337
1,558
50
85
7,481
1,840
Primario Secondario
65/50 °C 10/50 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
40
Portata
primario
[m
3
/h]
2,338
Portata
secondario
[m
3
/h]
0,866
20
65
3,800
1,407
30
82
4,794
1,775
40
105
6,138
2,272
50
130
7,599
2,813
Primario Secondario
60/40 °C 10/50 °C
N°
piastre
14
Potenza termica
scambiata
[KW]
22
Portata
primario
[m
3
/h]
0,962
Portata
secondario
[m
3
/h]
0,476
20
35
1,530
0,757
30
55
2,404
1,190
40
78
3,409
1,688
50
100
4,371
2,164
