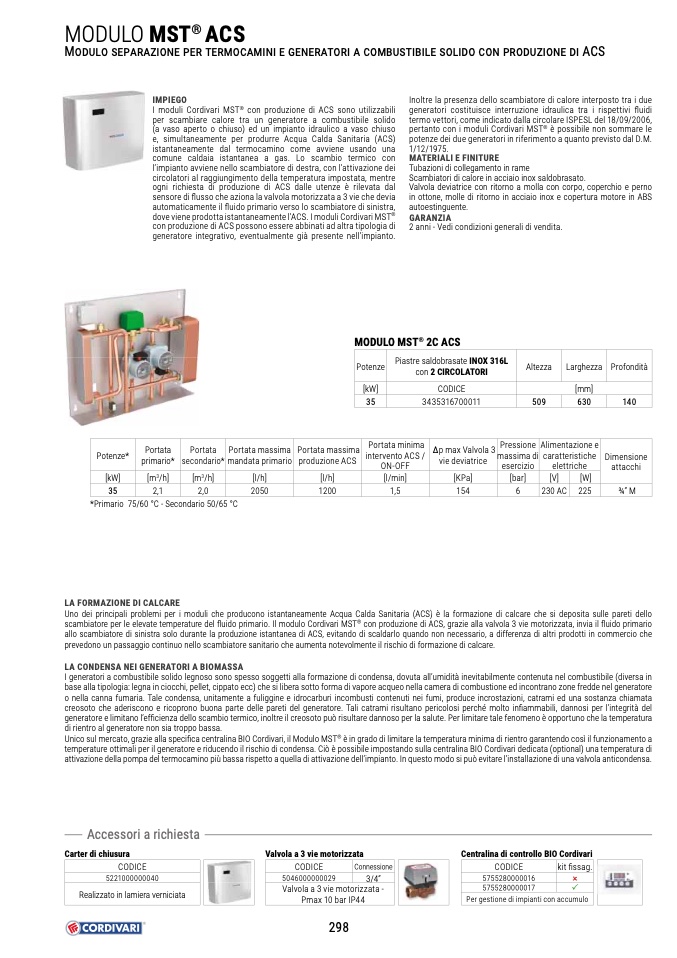

MODULO MST
®
ACS
M ACS
IMPIEGO
I moduli Cordivari MST
®
con produzione di ACS sono utilizzabili
per scambiare calore tra un generatore a combustibile solido
(a vaso aperto o chiuso) ed un impianto idraulico a vaso chiuso
e, simultaneamente per produrre Acqua Calda Sanitaria (ACS)
istantaneamente dal termocamino come avviene usando una
comune caldaia istantanea a gas. Lo scambio termico con
l’impianto avviene nello scambiatore di destra, con l’attivazione dei
circolatori al raggiungimento della temperatura impostata, mentre
ogni richiesta di produzione di ACS dalle utenze è rilevata dal
sensore di flusso che aziona la valvola motorizzata a 3 vie che devia
automaticamente il fluido primario verso lo scambiatore di sinistra,
dove viene prodotta istantaneamente l’ACS. I moduli Cordivari MST
®
con produzione di ACS possono essere abbinati ad altra tipologia di
generatore integrativo, eventualmente già presente nell’impianto.
Inoltre la presenza dello scambiatore di calore interposto tra i due
generatori costituisce interruzione idraulica tra i rispettivi fluidi
termo vettori, come indicato dalla circolare ISPESL del 18/09/2006,
pertanto con i moduli Cordivari MST
®
è possibile non sommare le
potenze dei due generatori in riferimento a quanto previsto dal D.M.
1/12/1975.
MATERIALI E FINITURE
Tubazioni di collegamento in rame
Scambiatori di calore in acciaio inox saldobrasato.
Valvola deviatrice con ritorno a molla con corpo, coperchio e perno
in ottone, molle di ritorno in acciaio inox e copertura motore in ABS
autoestinguente.
GARANZIA
2 anni - Vedi condizioni generali di vendita.
MODULO MST
®
2C ACS
Potenze
Piastre saldobrasate INOX 316L
con 2 CIRCOLATORI
Altezza
Larghezza
Profondità
[kW]
CODICE
[mm]
35
3435316700011
509
630
140
Potenze*
Portata
primario*
Portata
secondario*
Portata massima
mandata primario
Portata massima
produzione ACS
Portata minima
intervento ACS /
ON-OFF
∆p max Valvola 3
vie deviatrice
Pressione
massima di
esercizio
Alimentazione e
caratteristiche
elettriche
Dimensione
attacchi
[kW]
[m
3
/h]
[m
3
/h]
[l/h]
[l/h]
[l/min]
[KPa]
[bar]
[V]
[W]
35
2,1
2,0
2050
1200
1,5
154
6
230 AC
225
3⁄4” M
*Primario 75/60 °C - Secondario 50/65 °C
LA FORMAZIONE DI CALCARE
Uno dei principali problemi per i moduli che producono istantaneamente Acqua Calda Sanitaria (ACS) è la formazione di calcare che si deposita sulle pareti dello
scambiatore per le elevate temperature del fluido primario. Il modulo Cordivari MST
®
con produzione di ACS, grazie alla valvola 3 vie motorizzata, invia il fluido primario
allo scambiatore di sinistra solo durante la produzione istantanea di ACS, evitando di scaldarlo quando non necessario, a differenza di altri prodotti in commercio che
prevedono un passaggio continuo nello scambiatore sanitario che aumenta notevolmente il rischio di formazione di calcare.
LA CONDENSA NEI GENERATORI A BIOMASSA
I generatori a combustibile solido legnoso sono spesso soggetti alla formazione di condensa, dovuta all’umidità inevitabilmente contenuta nel combustibile (diversa in
base alla tipologia: legna in ciocchi, pellet, cippato ecc) che si libera sotto forma di vapore acqueo nella camera di combustione ed incontrano zone fredde nel generatore
o nella canna fumaria. Tale condensa, unitamente a fuliggine e idrocarburi incombusti contenuti nei fumi, produce incrostazioni, catrami ed una sostanza chiamata
creosoto che aderiscono e ricoprono buona parte delle pareti del generatore. Tali catrami risultano pericolosi perché molto infiammabili, dannosi per l’integrità del
generatore e limitano l’efficienza dello scambio termico, inoltre il creosoto può risultare dannoso per la salute. Per limitare tale fenomeno è opportuno che la temperatura
di rientro al generatore non sia troppo bassa.
Unico sul mercato, grazie alla specifica centralina BIO Cordivari, il Modulo MST
®
è in grado di limitare la temperatura minima di rientro garantendo così il funzionamento a
temperature ottimali per il generatore e riducendo il rischio di condensa. Ciò è possibile impostando sulla centralina BIO Cordivari dedicata (optional) una temperatura di
attivazione della pompa del termocamino più bassa rispetto a quella di attivazione dell’impianto. In questo modo si può evitare l’installazione di una valvola anticondensa.
Accessori a richiesta
Carter di chiusura
Valvola a 3 vie motorizzata
Centralina di controllo BIO Cordivari
CODICE
5221000000040
Realizzato in lamiera verniciata
CODICE
Connessione
5046000000029
3/4”
Valvola a 3 vie motorizzata -
Pmax 10 bar IP44
CODICE
kit fissag.
5755280000016
5755280000017
Per gestione di impianti con accumulo
