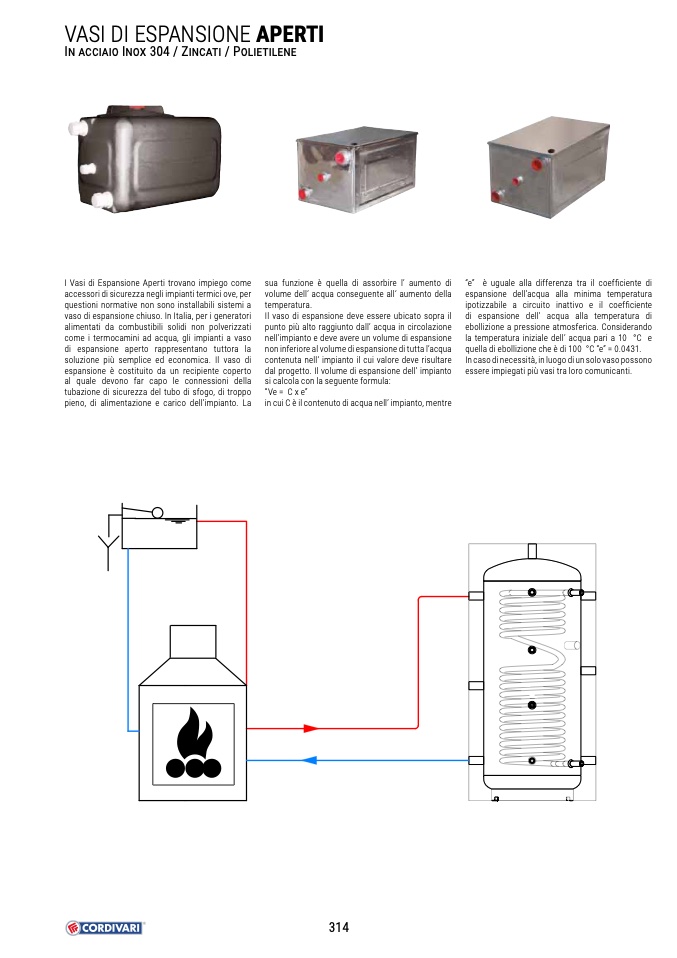

VASI DI ESPANSIONE APERTI
I I 304 / Z / P
I Vasi di Espansione Aperti trovano impiego come
accessori di sicurezza negli impianti termici ove, per
questioni normative non sono installabili sistemi a
vasodiespansionechiuso.InItalia,perigeneratori
alimentati da combustibili solidi non polverizzati
come i termocamini ad acqua, gli impianti a vaso
di espansione aperto rappresentano tuttora la
soluzione più semplice ed economica. Il vaso di
espansione è costituito da un recipiente coperto
al quale devono far capo le connessioni della
tubazione di sicurezza del tubo di sfogo, di troppo
pieno, di alimentazione e carico dell’impianto. La
sua funzione è quella di assorbire l’ aumento di
volume dell’ acqua conseguente all‘ aumento della
temperatura.
Ilvasodiespansionedeveessereubicatosoprail
punto più alto raggiunto dall’ acqua in circolazione
nell’impianto e deve avere un volume di espansione
non inferiore al volume di espansione di tutta l’acqua
contenuta nell‘ impianto il cui valore deve risultare
dal progetto. Il volume di espansione dell’ impianto
si calcola con la seguente formula:
“Ve = C x e”
in cui C è il contenuto di acqua nell’ impianto, mentre
“e” è uguale alla differenza tra il coefficiente di
espansione dell’acqua alla minima temperatura
ipotizzabile a circuito inattivo e il coefficiente
di espansione dell’ acqua alla temperatura di
ebollizione a pressione atmosferica. Considerando
la temperatura iniziale dell’ acqua pari a 10 °C e
quella di ebollizione che è di 100 °C “e” = 0.0431.
In caso di necessità, in luogo di un solo vaso possono
essere impiegati più vasi tra loro comunicanti.
314
