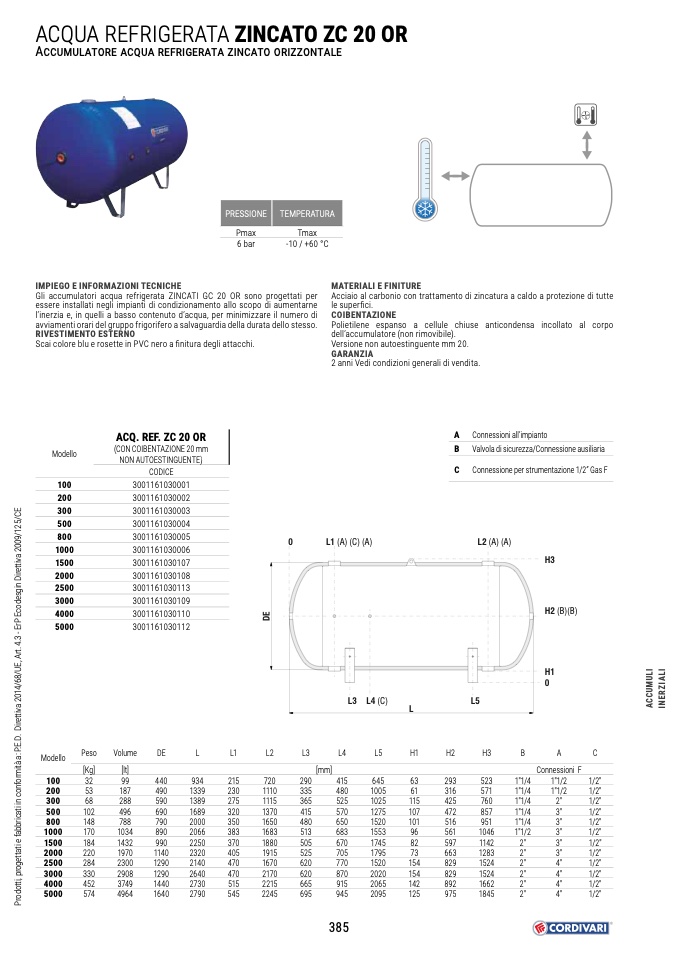

ACQUA REFRIGERATA ZINCATO ZC 20 OR

A

PRESSIONE

TEMPERATURA

Gli accumulatori acqua refrigerata ZINCATI GC 20 OR sono progettati per

essere installati negli impianti di condizionamento allo scopo di aumentarne

l’inerzia e, in quelli a basso contenuto d’acqua, per minimizzare il numero di

avviamenti orari del gruppo frigorifero a salvaguardia della durata dello stesso.

RIVESTIMENTO ESTERNO

Scai colore blu e rosette in PVC nero a finitura degli attacchi.

Pmax

6 bar

Tmax

-10 / +60 °C

IMPIEGO E INFORMAZIONI TECNICHE

MATERIALI E FINITURE

Acciaio al carbonio con trattamento di zincatura a caldo a protezione di tutte

le superfici.

COIBENTAZIONE

Polietilene espanso a cellule chiuse anticondensa incollato al corpo

dell’accumulatore (non rimovibile).

Versione non autoestinguente mm 20.

GARANZIA

2 anni Vedi condizioni generali di vendita.

Modello

ACQ. REF. ZC 20 OR

(CON COIBENTAZIONE 20 mm

NON AUTOESTINGUENTE)

CODICE

A Connessioni all’impianto

B Valvola di sicurezza/Connessione ausiliaria

C Connessione per strumentazione 1/2” Gas F

100

3001161030001

200

3001161030002

300

3001161030003

500

3001161030004

800

3001161030005

1000

3001161030006

1500

3001161030107

2000

3001161030108

2500

3001161030113

3000

3001161030109

4000

3001161030110

5000

3001161030112

0

L1 (A) (C) (A)

L2 (A) (A)

H3

H2 (B)(B)

H1

0

L

3

L4(C)

L

L5

Peso

Volume

DE

L

L1

L2

L3

L4

L5

H1

H2

H3

B

A

C

Modello

[Kg]

[lt]

[mm]

Connessioni F

100

32

99

440

934

215

720

290

415

645

63

293

523

1"1/4

1"1/2

1/2"

200

53

187

490

1339

230

1110

335

480

1005

61

316

571

1"1/4

1"1/2

1/2"

300

68

288

590

1389

275

1115

365

525

1025

115

425

760

1"1/4

2"

1/2"

500

102

800

148

1000

170

1500

184

2000

220

2500

284

3000

330

4000

452

5000

574

496

690

1689

320

1370

415

570

1275

107

472

857

1"1/4

3"

1/2"

788

790

2000

350

1650

480

650

1520

101

516

951

1"1/4

3"

1/2"

1034

890

2066

383

1683

513

683

1553

96

561

1046

1"1/2

3"

1/2"

1432

990

2250

370

1880

505

670

1745

82

597

1142

2"

3"

1/2"

1970

1140

2320

405

1915

525

705

1795

73

663

1283

2"

3"

1/2"

2300

1290

2140

470

1670

620

770

1520

154

829

1524

2"

4"

1/2"

2908

1290

2640

470

2170

620

870

2020

154

829

1524

2"

4"

1/2"

3749

1440

2730

515

2215

665

915

2065

142

892

1662

2"

4"

1/2"

4964

1640

2790

545

2245

695

945

2095

125

975

1845

2"

4"

1/2"

385
