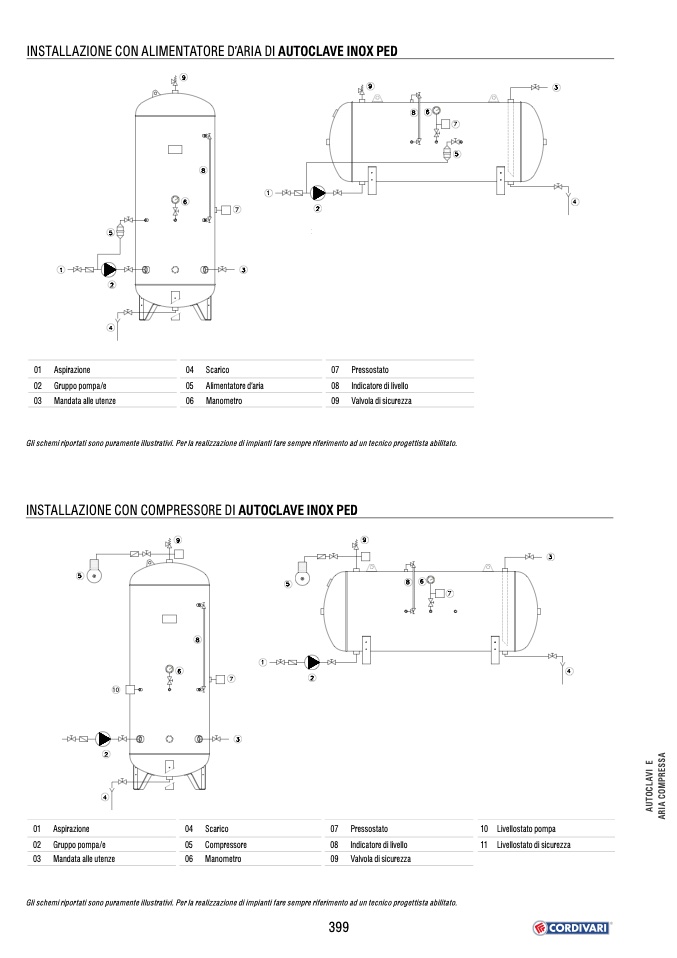

INSTALLAZIONE CON ALIMENTATORE D’ARIA DI AUTOCLAVE INOX PED

01 Aspirazione

02 Gruppo pompa/e

03 Mandata alle utenze

04 Scarico

05 Alimentatore d’aria

06 Manometro

07 Pressostato

08 Indicatore di livello

09 Valvola di sicurezza

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.

INSTALLAZIONE CON COMPRESSORE DI AUTOCLAVE INOX PED

10

01 Aspirazione

02 Gruppo pompa/e

03 Mandata alle utenze

04 Scarico

05 Compressore

06 Manometro

07 Pressostato

08 Indicatore di livello

09 Valvola di sicurezza

10 Livellostato pompa

11 Livellostato di sicurezza

A

U

T

O

C

L

A

V

I

E

A

R

I

A

C

O

M

P

R

E

S

S

A

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
