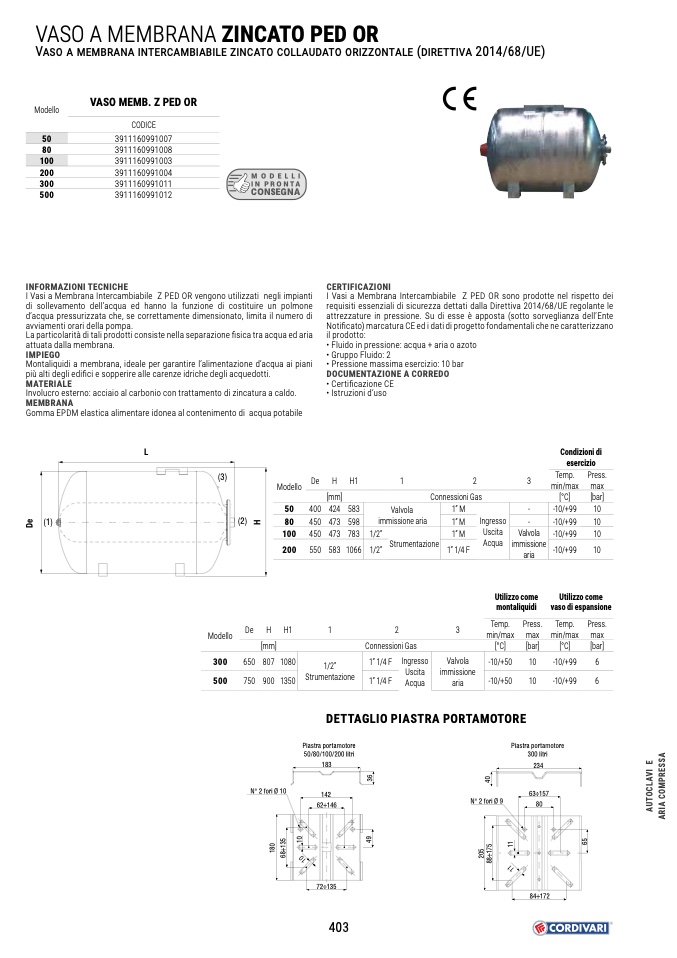

VASO A MEMBRANA ZINCATO PED OR
V ( 2014/68/UE)
Modello
VASO MEMB. Z PED OR
CODICE
50
3911160991007
80
3911160991008
100
3911160991003
200
3911160991004
300
3911160991011
500
3911160991012
INFORMAZIONI TECNICHE
MODELLI
IN PRONTA
CONSEGNA
I Vasi a Membrana Intercambiabile Z PED OR vengono utilizzati negli impianti
di sollevamento dell’acqua ed hanno la funzione di costituire un polmone
d’acqua pressurizzata che, se correttamente dimensionato, limita il numero di
avviamenti orari della pompa.
La particolarità di tali prodotti consiste nella separazione fisica tra acqua ed aria
attuata dalla membrana.
IMPIEGO
Montaliquidi a membrana, ideale per garantire l’alimentazione d’acqua ai piani
più alti degli edifici e sopperire alle carenze idriche degli acquedotti.
MATERIALE
Involucro esterno: acciaio al carbonio con trattamento di zincatura a caldo.
MEMBRANA
Gomma EPDM elastica alimentare idonea al contenimento di acqua potabile
L
CERTIFICAZIONI
I Vasi a Membrana Intercambiabile Z PED OR sono prodotte nel rispetto dei
requisiti essenziali di sicurezza dettati dalla Direttiva 2014/68/UE regolante le
attrezzature in pressione. Su di esse è apposta (sotto sorveglianza dell’Ente
Notificato) marcatura CE ed i dati di progetto fondamentali che ne caratterizzano
il prodotto:
• Fluido in pressione: acqua + aria o azoto
• Gruppo Fluido: 2
• Pressione massima esercizio: 10 bar
DOCUMENTAZIONE A CORREDO
• Certificazione CE
• Istruzioni d’uso
(3)
Modello
50
400
424 583
473 598
473 783
583 1066
1
3
Utilizzo come
montaliquidi
De H H1
[mm]
1
2
Connessioni Gas
3
Condizioni di
esercizio
Temp. Press.
min/max max
[°C]
[bar]
-10/+99
10
-10/+99
10
-10/+99
10
-10/+99
10
Utilizzo come
vaso di espansione
Temp. Press.
min/max max min/max max
[°C]
[bar]
[°C]
[bar]
-10/+50
10
-10/+99
6
-10/+50
10
-10/+99
6
Valvola
immissione aria
1”M
1” M
1”M
1”1/4F
Ingresso
Uscita
Acqua
-
-
1/2”
1/2”
Strumentazione
Valvola
immissione
aria
(1)
(2)
80
450
100 450
200 550
De
300
650 807 1080
2
Connessioni Gas
1”1/4F Ingresso
Uscita
1” 1/4 F Acqua
Temp. Press.
Modello
H H1
[mm]
1/2”
Strumentazione
Valvola
immissione
aria
500
750
900 1350
N°2foriØ10
Piastra portamotore
50/80/100/200 litri
183
142
62÷146
72÷135
Piastra portamotore
300 litri
234
63÷157
80
DETTAGLIO PIASTRA PORTAMOTORE
N° 2 fori Ø 9
403
84÷172
