ESEMPI DI IMPIANTO

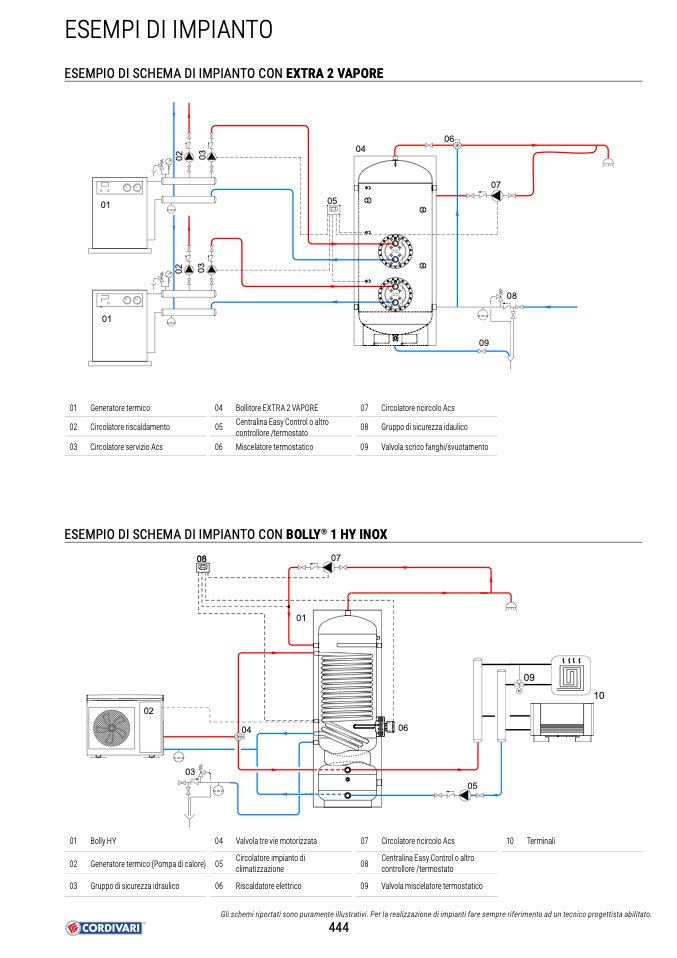

ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 2 VAPORE
01
01
01 Generatore termico
02 Circolatore riscaldamento
03 Circolatore servizio Acs
07
08
02
01 Bolly HY
04
02 Generatore termico (Pompa di calore) 05
03 Gruppo di sicurezza idraulico
06
Valvola tre vie motorizzata
Circolatore impianto di
climatizzazione
Riscaldatore elettrico
10
Terminali
03
08
07
01
04 Bollitore EXTRA 2 VAPORE
07 Circolatore ricircolo Acs
08 Gruppo di sicurezza idaulico
09 Valvola scrico fanghi/svuotamento
05
Centralina Easy Control o altro
controllore /termostato
06 Miscelatore termostatico
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
1 HY INOX
04
06
07 Circolatore ricircolo Acs
04
05
06
0
2
0
2
0
3
0
3
08
Centralina Easy Control o altro
controllore /termostato
09 Valvola miscelatore termostatico
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
