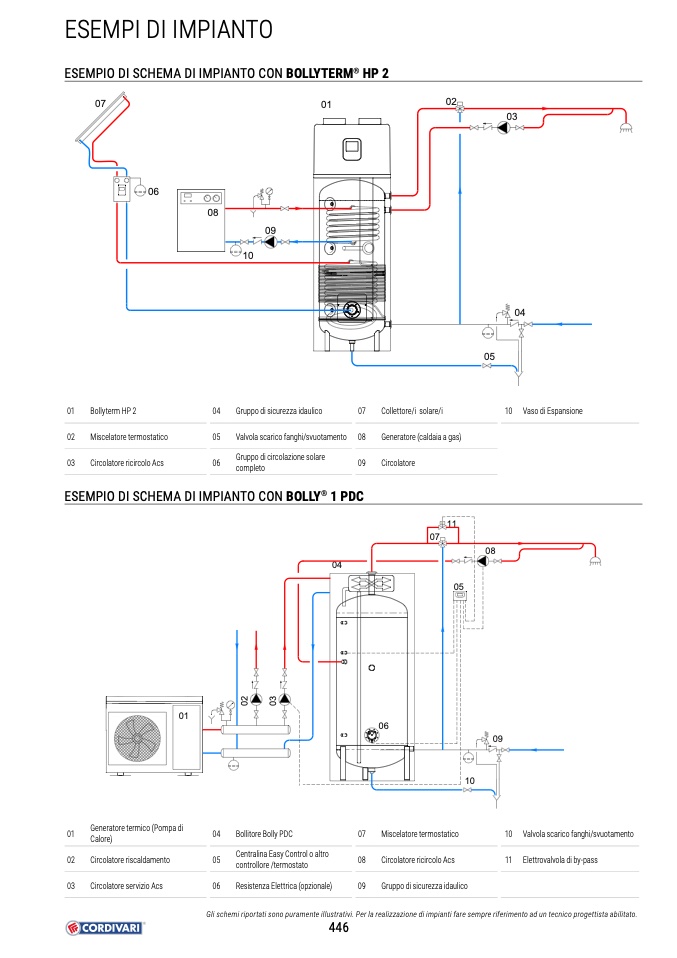

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLYTERM
®
HP 2
07
01
06
08
02
03
01
Bollyterm HP 2
02
Miscelatore termostatico
03
Circolatore ricircolo Acs
04
Gruppo di sicurezza idaulico
07
05
Valvola scarico fanghi/svuotamento 08
06
Gruppo di circolazione solare
09
completo
Collettore/i solare/i
Generatore (caldaia a gas)
Circolatore
10
Vaso di Espansione
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
1 PDC
01
01
Generatore termico (Pompa di
Calore)
02
Circolatore riscaldamento
03
Circolatore servizio Acs
06
09
10
04
Bollitore Bolly PDC
07
05
Centralina Easy Control o altro
08
controllore /termostato
06
Resistenza Elettrica (opzionale)
09
Miscelatore termostatico
Circolatore ricircolo Acs
Gruppo di sicurezza idaulico
10
11
Valvola scarico fanghi/svuotamento
Elettrovalvola di by-pass
04
E
11
07
08
05
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
446
