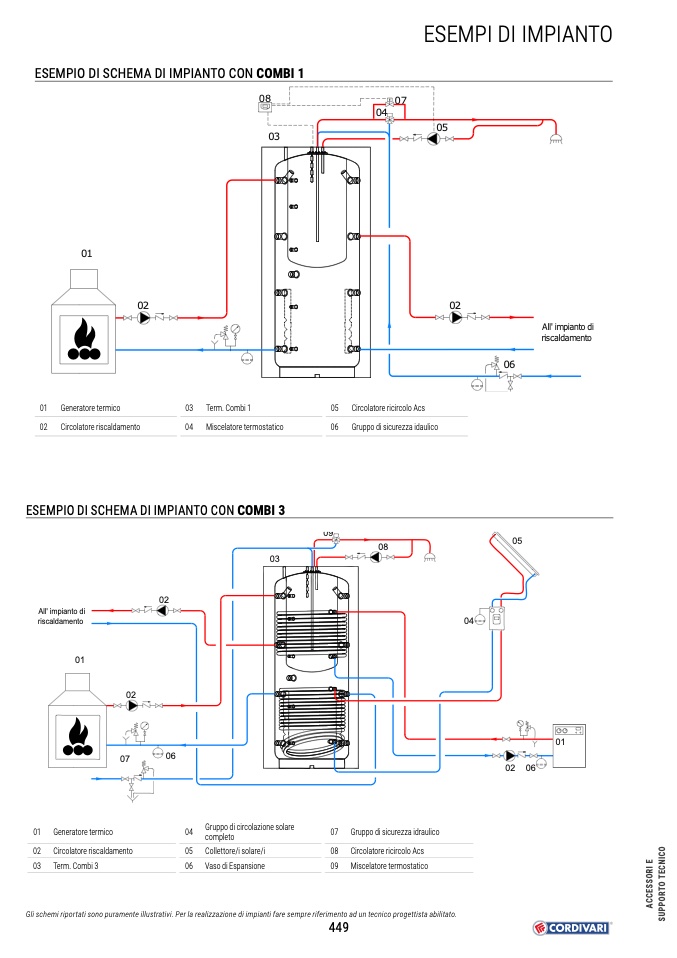

ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 1
08
E
07
04
05
01
01 Generatore termico
02 Circolatore riscaldamento
03 Term. Combi 1
04 Miscelatore termostatico
05 Circolatore ricircolo Acs
06 Gruppo di sicurezza idaulico
09
08
02
02
ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 3
03
05
All' impianto di
riscaldamento
01
02
02
07
04
01 Generatore termico
04
Gruppo di circolazione solare
completo
05 Collettore/i solare/i
06 Vaso di Espansione
07 Gruppo di sicurezza idraulico
08 Circolatore ricircolo Acs
09 Miscelatore termostatico
02 Circolatore riscaldamento
03 Term. Combi 3
06
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
03
449
ESEMPI DI IMPIANTO
